東京電力装柱３
４、東京電力Ｆ型装柱

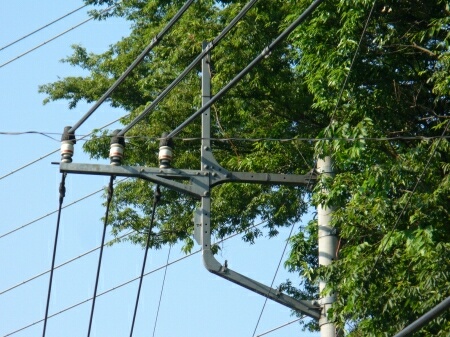

Ｆ型は東京電力特有の装柱です。
架空地線、高圧線、動力線、電灯線を効率よく一体化して支持できる最高傑作の装柱です。
Ｆ型は色々な条件に合わせて、さまざまに形が変えられます。

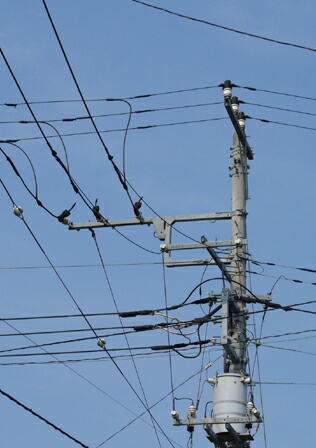

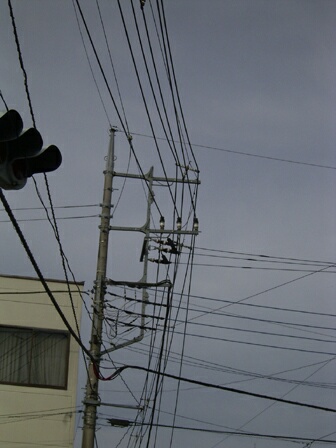

これは高圧線支持のみ用のＦ型です。
２回線用です。随分縦長の装柱です。

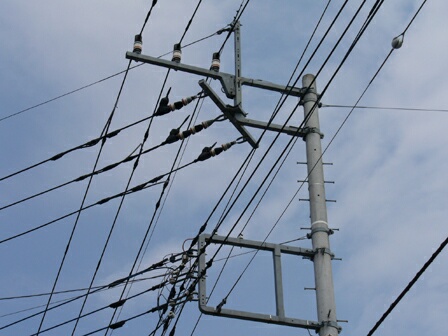

変り種１
上の回線が十字スペーサでまとめられています。
架空地線はＦ型の腕金支持ではなく、GWキャップになっています。

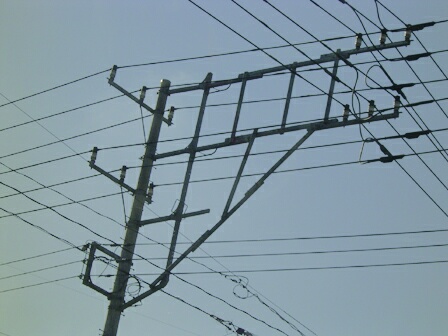

変り種２
Ｆ型の腕金に更に腕金を足しまくって超ロング腕金になっています。
Ｆ型の腕金に腕金を継ぎ足すのはよくありますが、
ここまですさまじいのは他に見られません。

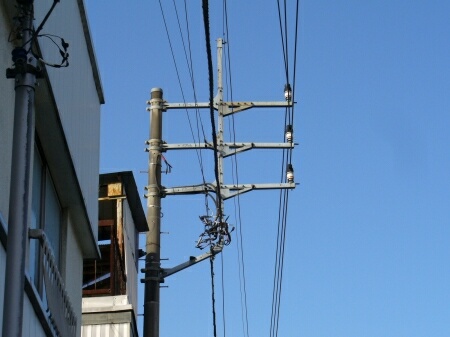

変り種３
Ｆ型なのに縦型装柱です！
これはかなりの変り種で、おそらくここしか見られないかもしれません。

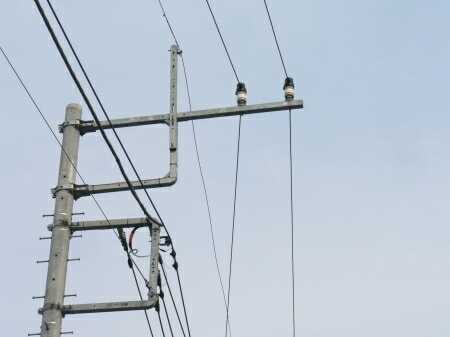

５、東京電力新Ｆ型装柱
今までのＦ型に変わって増えている装柱です。
形はＦ型と言い切れないのですが、
Ｆ型と同じ位置づけの装柱なので、勝手に新Ｆ型と名づけました（汗）。
旧Ｆ型は効率よく電線を支持している装柱だったのに、
なんでこれに変えてしまったのか不思議です。
旧Ｆ型より安上がりだからでしょうか。
動力線や電灯線は高圧線とは離れた別のＤ型腕金で支持されています。

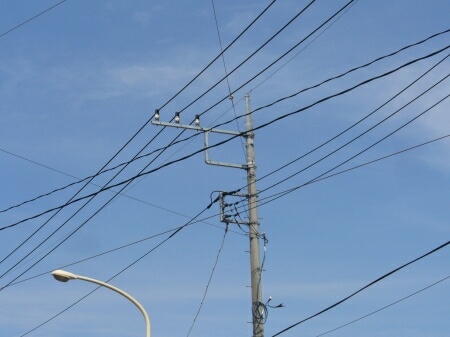

こちらは分岐側が新Ｆ型になっています。
２回線の装柱も（旧Ｆ型と異なり）一体化されてなく、
かえってＦ型よりコストがかかっているような気がします。

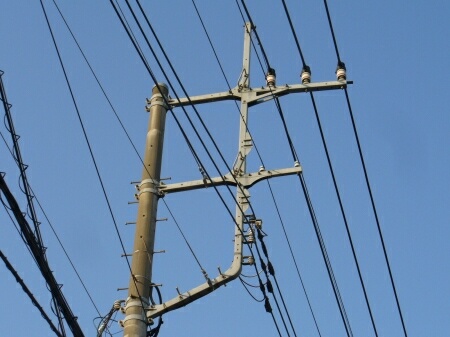

新Ｆ型の新タイプは、腕金の組み方が更に簡素化されています。
写真の新Ｆ型は架空地線をＧＷキャップで支持しています。

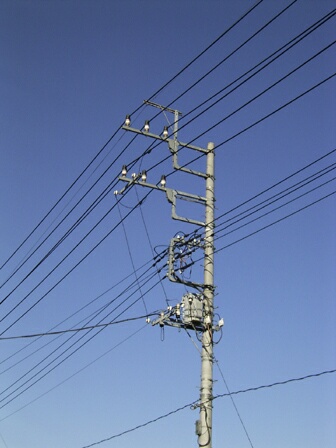

単相交流にも新Ｆ型は使われます。
写真の新Ｆ型は碍子が右によっています。
