中部電力装柱２
２、中部電力Ｄ型装柱

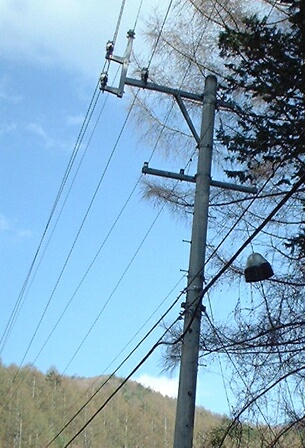

中部電力ではＤ型もよく見かけます。
中部電力のＤ型は角張っていて、
腕金から出ている取付器具に碍子をつけています。
架空地線は一体化して支持できるようになっています。

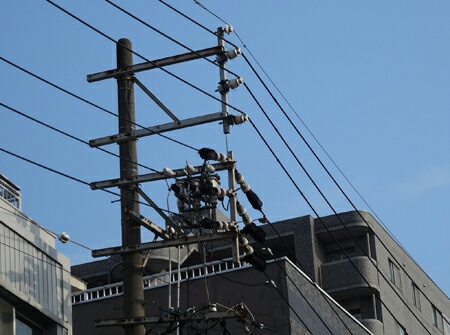

Ｄ型の大きさはマチマチで、
長いタイプは支えの腕金を斜めに配しています。
これは古いのか、
槍出腕金に縦の腕金を取り付けている、
簡素なタイプのD型装柱になっています。

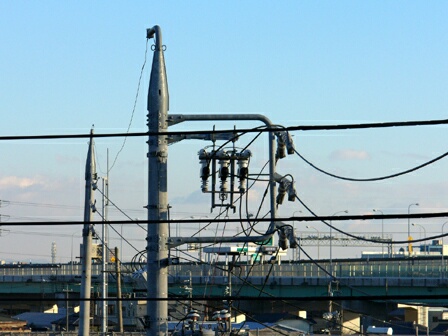

こちらは新しいタイプのＤ型で、腕金は管型になっています。
とてもスマートな感じです。

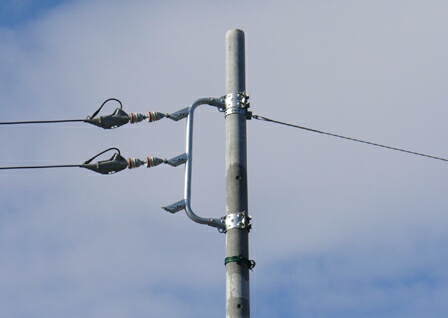

上のタイプのＤ型腕金を短くした低コストタイプです。
碍子を取り付ける突起付きです。
３、中部電力縦型装柱

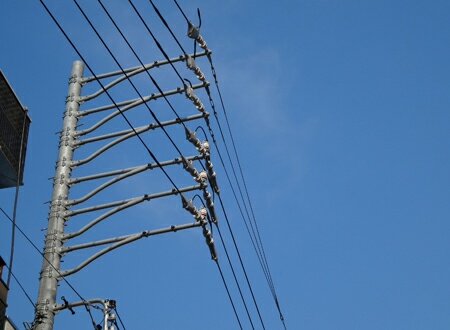

中部電力は２回線の縦型装柱もあるのですが、
写真のように槍出腕金１本につき１線を支持している、
贅沢な装柱もあります。
４、中部電力Ｃ型装柱

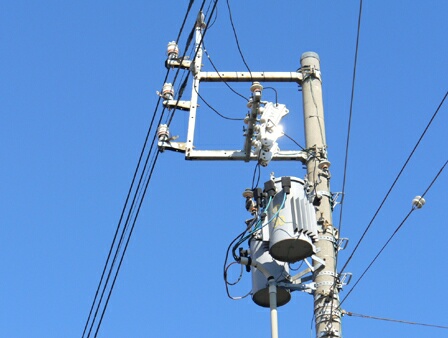

写真のＣ型装柱は新しいタイプで、
角ばったＣの字になっています。
架空地線を含めてうまく装柱されています。

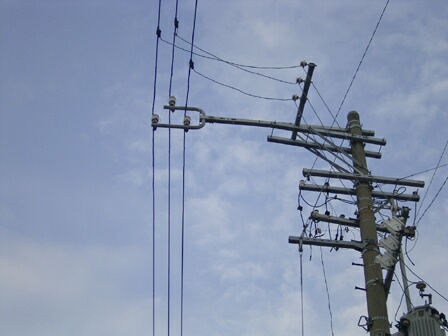

これはかなり古いタイプのＣ型装柱です。腕金が錆びています。
ジャンパー線支持碍子は耐塩皿碍子になっていて、
開閉器はスケルトンタイプになっていません。

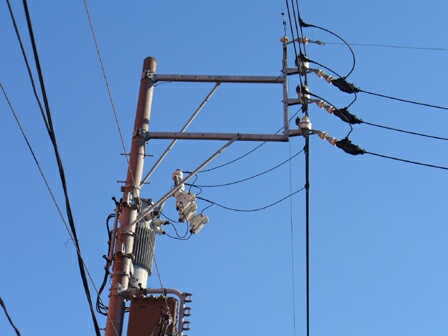

腕金がやたら長いタイプです。
こちらも腕金が長いタイプです。
支持物の軽量化のため、
スケルトンタイプの気中開閉器が使われています。

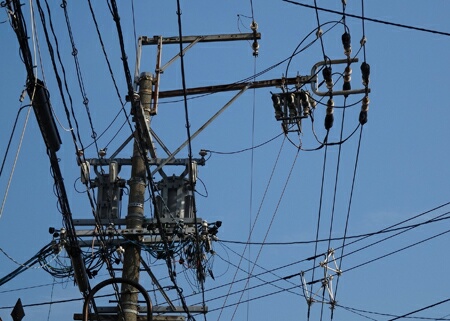

２回線の配電線でもＣ型が使われています。
こちらはＣ型の腕金を直接電柱に装着しているコンパクトタイプです。
中部電力装柱３へ
