港北変電所と京浜変電所５

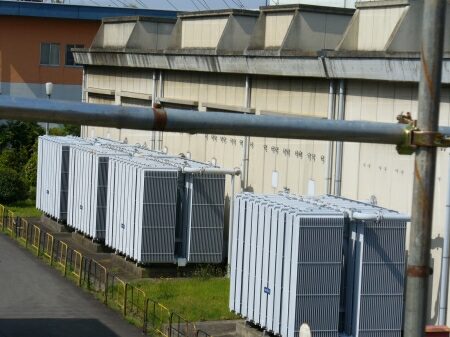

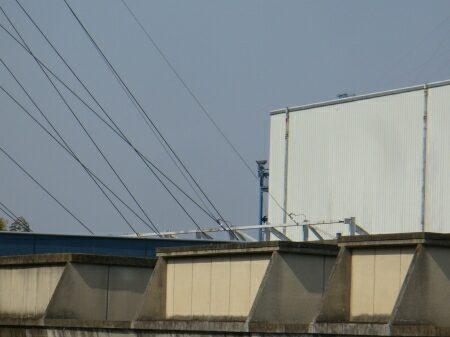

西側の棟と東側の棟の間の建物です。
冷却クーラーが４台あり、
標識には「主変○○」と書かれているので、
この建物の中にも主変圧器があるのだと思います。

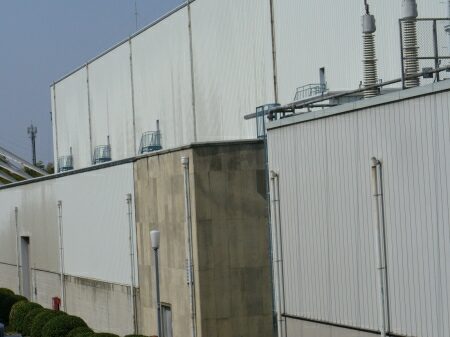

さて、こちらは港北変電所の東側の棟です。
東側の棟は各場所から送電線が出ています。

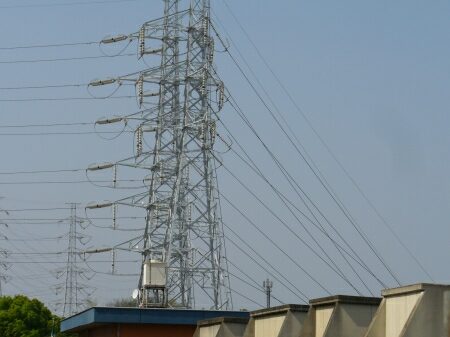

東側の棟の西北側です。
手前の建物に被って分かりにくいのですが、
ここで野川線が出ています。


野川線は上の２回線が独立の１号鉄塔で、
下の２回線は２号鉄塔で引き上げています。


野川線は先ほどの南武変電所に繋がっています。

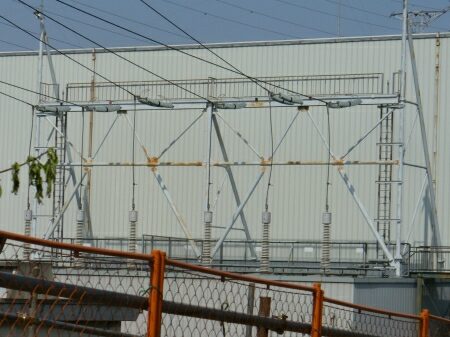

東側の棟の西南側です。
橋本線の下の２回線（１号線・２号線）を引き込んでいます。
橋本線は４回線の送電線ですが、
回線の上下関係が異なり、
下の２回線が１号線・２号線になっていて、
上の２回線が３号線・４号線になっています。
上下で引き込み部が逆位置になっているため、
電気の流れが双方で異なると思われます。


橋本線１号線・２号線は１基だけ独立鉄塔を通った後、
北島線と橋本線３号線・４号線の下に入ります。

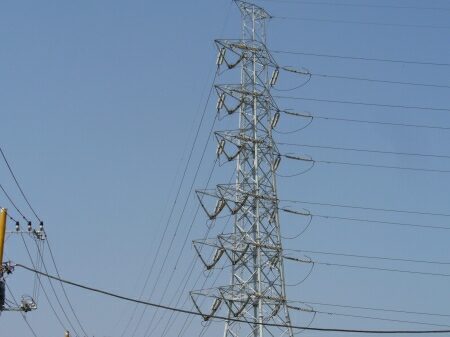

東側の棟の北東側です。
北浜線、北旭線、大倉山線の各線が出ています。


鉄塔を見ると、
一番上の２回線の北浜線が北側、
真ん中２回線の北旭線が真ん中、
一番下の大倉山線が南側から出ています。
そのため、北浜線と大倉山線は１基だけ独立鉄塔があります。


北浜線、北旭線、大倉山線はしばらくの区間、共架になっています。
北浜線は京浜変電所、北旭線は旭変電所、大倉山線は綱島変電所に繋がっています。

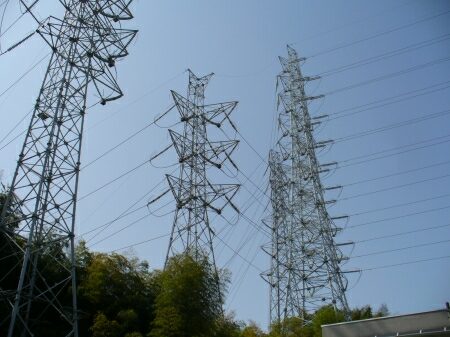

東側の棟の南東側では
北島線と橋本線の上の２回線（３号線・４号線）が出ています。
写真手前は大倉山線の鉄塔で、

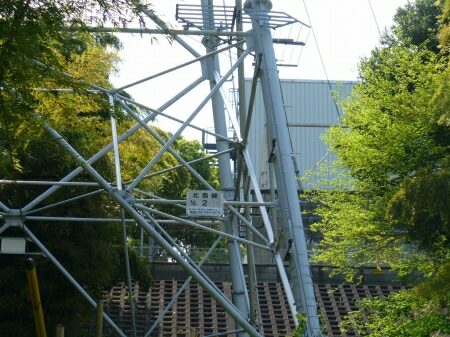

その後が北島線の独立１号鉄塔、
更にその後の鉄塔は北島線の下に橋本線の３号線・４号線を挟んだ北島線２号鉄塔です。

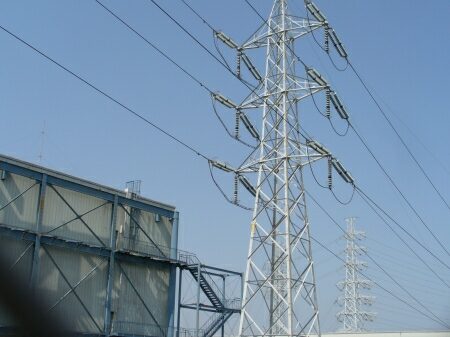

橋本線３号線・４号線引き出し部です。
北島線が北側、
橋本線３号線・４号線が南側で出ています。
