北東京変電所と岩槻変電所７




「岩槻変電所に接続しなかった西越谷線は？」と言うと・・・。

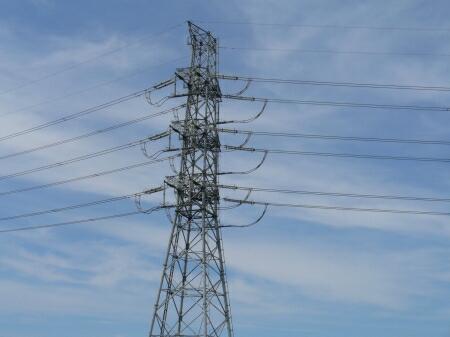

岩槻変電所より更に南の西越谷変電所に引き込まれます。
西越谷変電所はＪＲ武蔵野線東川口駅から徒歩３０分程度のところにあります。
変電所の敷地は狭く、地味な中間変電所なのですが、

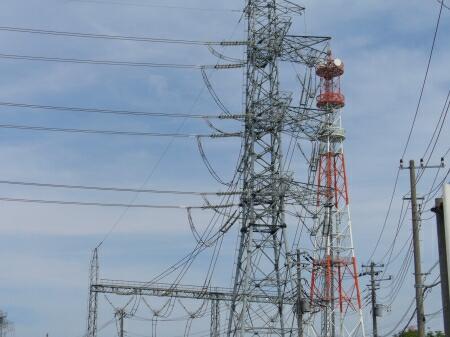

マイクロ波アンテナは一人前に立派な紅白鉄塔になっています。


この西越谷変電所、出入送電線は７路線あるのですが、
一次側に接続する送電線はこの西越谷線だけで、
あとはすべて二次側に接続する６万６千ボルトの送電線です。
西越谷線だけでは予備系統がないのですが、
この変電所はどちらかと言うと、
元からあった二次側の送電線の電力需要の増加に伴い、
中間で電力を供給する目的で新設された変電所なので、
西越谷線に万が一のことがあっても、
余程の事（夏の電力ピーク時と重なるなど）がない限り支障はないようです。

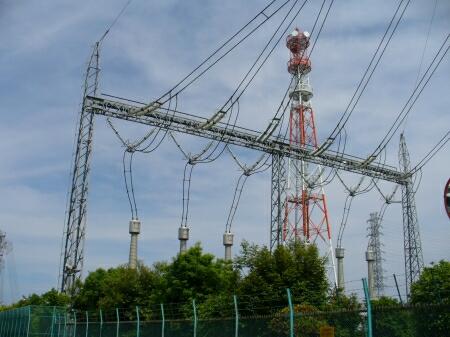

西越谷線は引き下げ後、すぐガス絶縁開閉装置になります。
西越谷変電所は完全ＧＩＳ化されています。
西越谷変電所の敷地は道路に挟まれた狭い三角形の土地なので、
ＧＩＳでないと敷地が足りないと思います。


引き下げ直ぐの部分は「ＰＴ」と書いてあるので、
計器用変成器の部分かと思います。

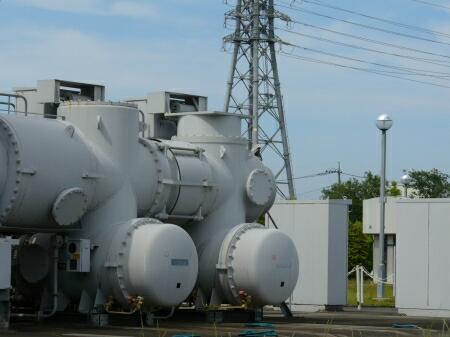

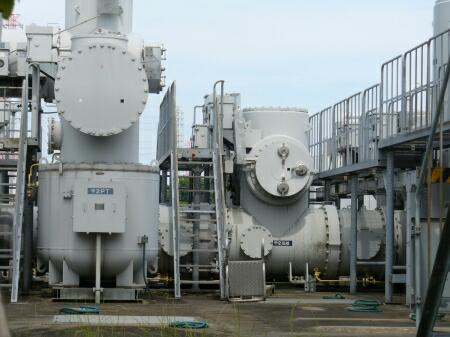

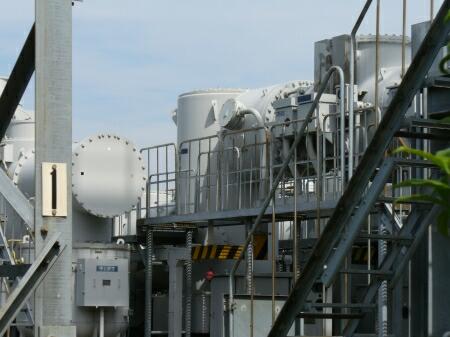

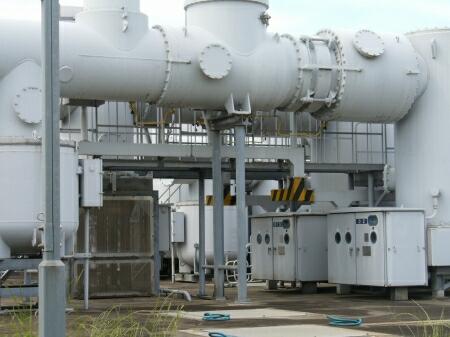

ガス絶縁開閉装置のパイプは断路器部分（写真中央）と遮断器部分（写真右）を通り・・・、


横母線に接続します。

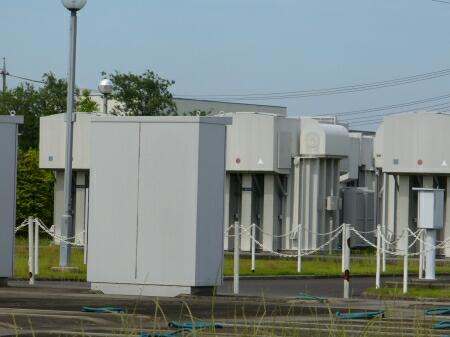

西越谷線のガス絶縁開閉装置と変圧器の間に調相設備があります。
