北東京変電所と岩槻変電所５

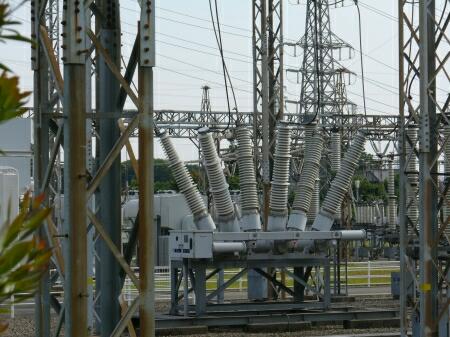

一次側の鉄構下です。
断路器、遮断器の順に並んでいます。


ガス遮断器は３相まとめて遮断出来るタイプです。

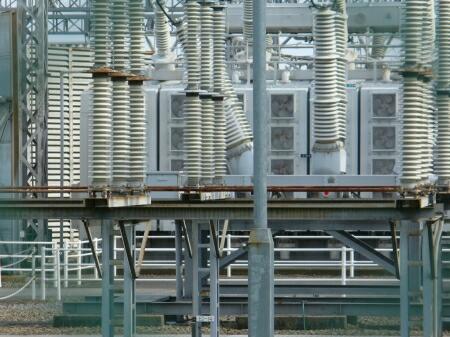

後ろに見えるファンの沢山ある変圧器は富士電機製です。


変電所の北西側に受水槽のタンクがあります。

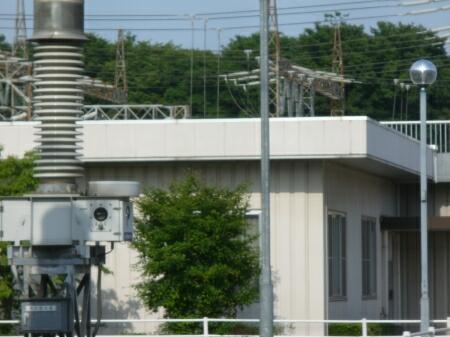

変電所の事務所は、一次側と変圧器の間にあります。

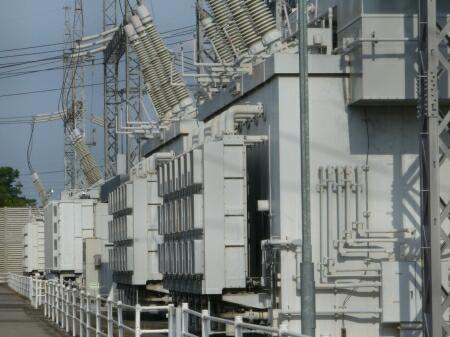

岩槻変電所の変圧器は４台で、
すべて富士電機製のようです。

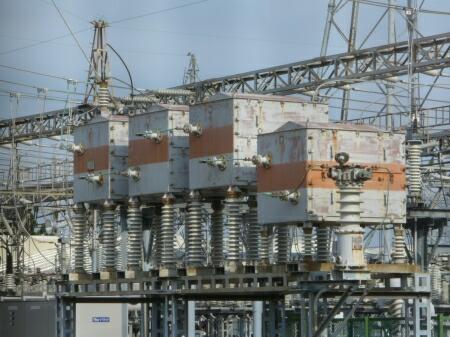

変圧器の中性点に繋げるＮＲ中性点設置抵抗装置は錆気味でくたびれています。

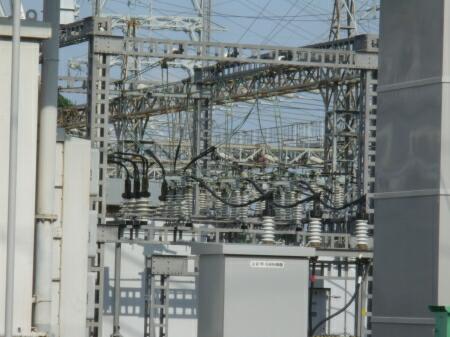

変圧器と二次側を結ぶ母線部分です。
変圧器冷却制御盤があります。

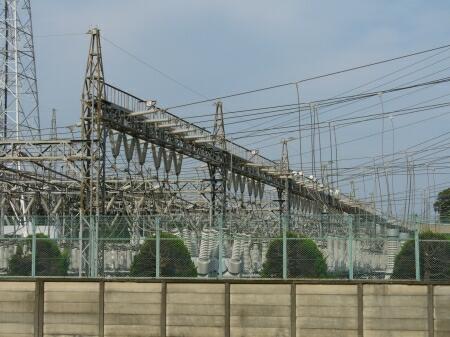

岩槻変電所の南側は二次側です。
６万６千ボルトの送電線が７路線出ているので、
沢山の電線が見られます。


二次側の一番西側から出ているのは岩槻線です。

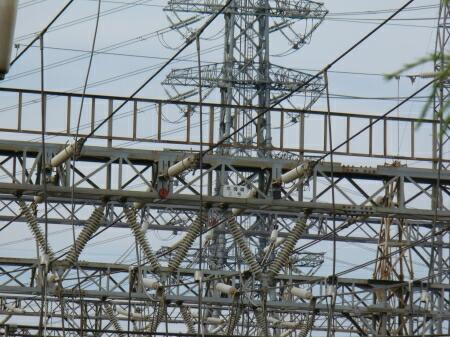

岩槻線引き上げ下です。

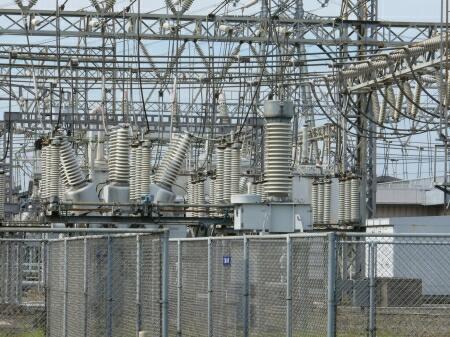

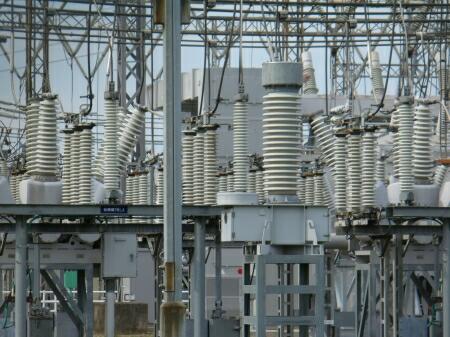

６万６千ボルト用なので、計器用変成器、断路器、遮断器は小型です。
手前から計器用変成器（１相のみ接続）、避雷器、断路器、遮断器、断路器の順に並んでいます。


岩槻線の隣が七里線です。

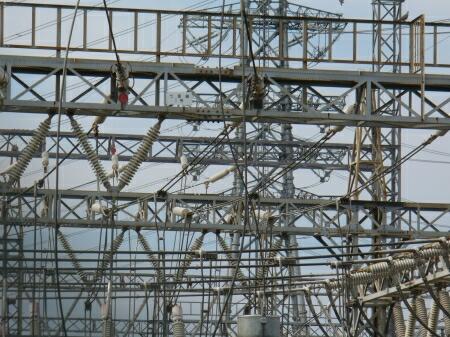

七里線の引き上げ部も岩槻線とほぼ同じ構成です。

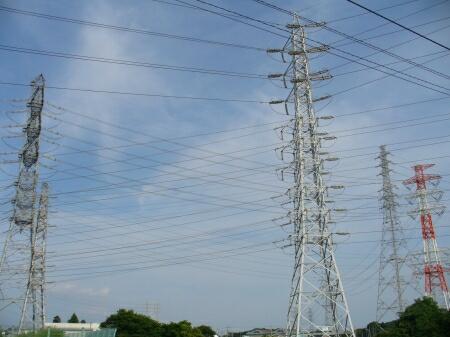

岩槻線と七里線は先ほど出ました、東埼玉線１２３号鉄塔（写真手前の鉄塔）で、
１スパンだけ東埼玉線の下に入ります。
上から東埼玉線、岩槻線、七里線になっています。
