新野田変電所と新京葉変電所１１


東葛線の甲号です。
北西側から東葛変電所に接続しています。


甲号も乙号と同じで、
計器用変成器、避雷器、断路器、遮断器、断路器の順で並んでいます。

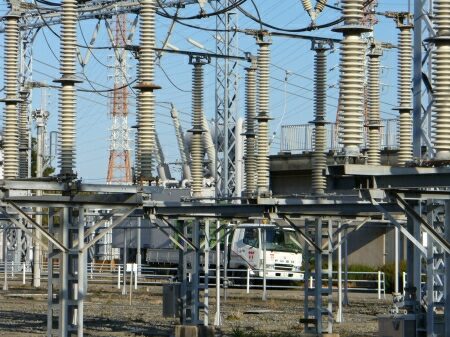

東葛線の断路器です。碍子は２連になっています。
手前の管は碍子洗浄機の水管です。

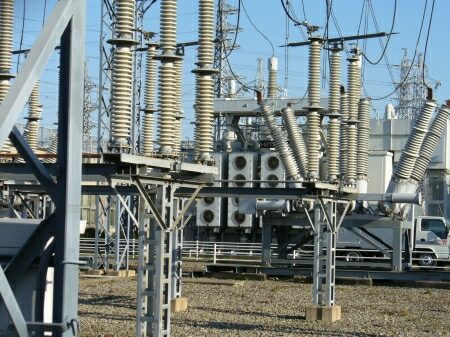

ガス遮断器のブッシングは結構ごついです。


遮断器後の断路器です。


この変電所の一次側の断路器設置数は、
変電所の規模の割りに少なく、スッキリしています。
東葛変電所の一次側に接続している送電線は東葛線だけなので、
母線関係もさほど複雑になっていません。


断路器と遮断器の後に先ほどの日立製の変圧器があります。

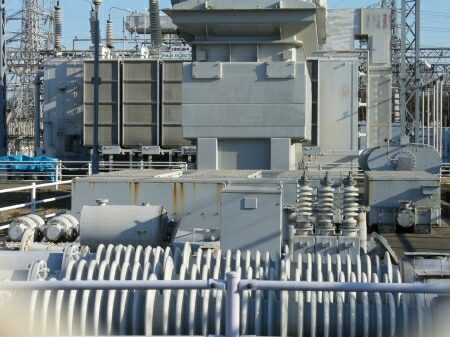

日立製の変圧器の横にあまり見かけない形の変圧器があります。
富士電機製の変圧器です。


富士電機製の変圧器の前に変電機器のブッシングなどが置かれています。


ブッシング以外にも変流器や変圧器のコンサベータなどが置かれています。

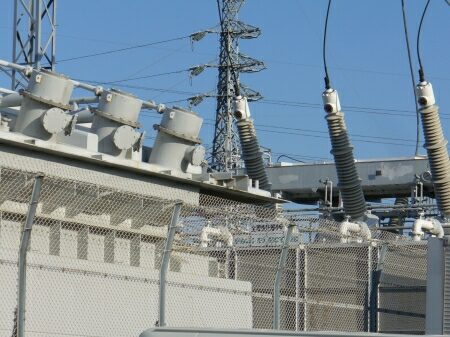

富士電機製の変圧器と、
ブッシングがなく、使っていない変圧器です。
先ほどの置かれたブッシングなどはこの使っていない変圧器のものでしょうか？


変圧器と二次側の間にコンデンサと直列リアクトルがあります。
コンデンサと直列リアクトルは南側にもあり、
分散されて設置されています。


コンデンサと直列リアクトルの後に二次側の遮断器や断路器が見えます。
