新多摩変電所と西東京変電所１４

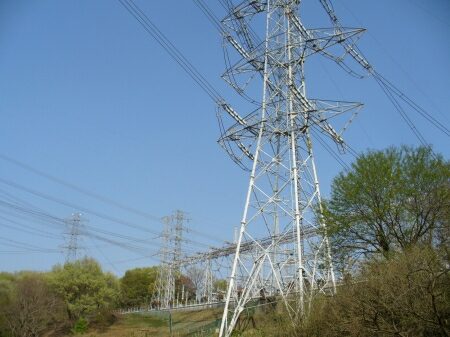

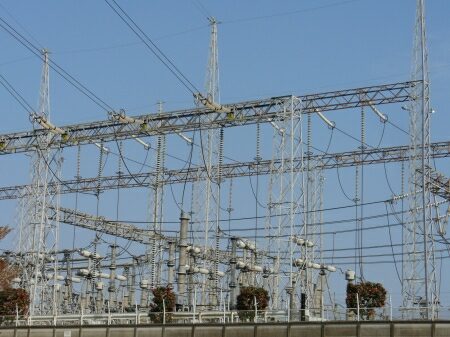

変電所北側は４導体や２導体の送電線ばかりなのですが、
唯一単導体の送電線があります。
その線は南多摩線で、
相模原市の橋本変電所と西東京変電所を結んでいる送電線です。

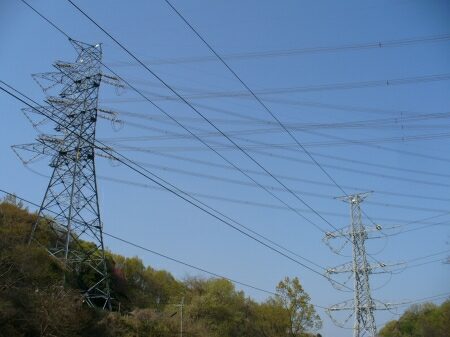

西北線の下を交差して西東京変電所に入ります。


ただ、南多摩線は１５万４千ボルトの送電線のため、
北の１次側（写真右側の鉄構）には接続してなく、
少し低い場所にある２次側の鉄構に接続されています。

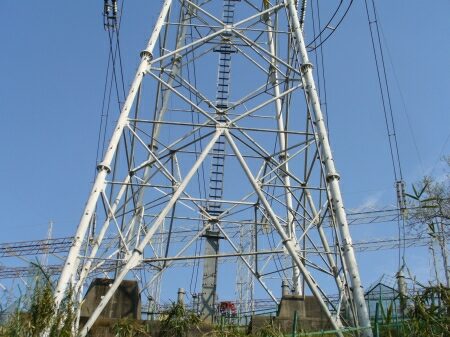

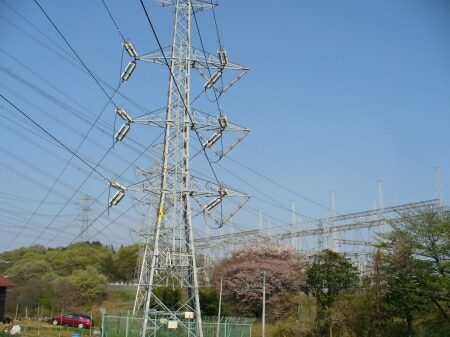

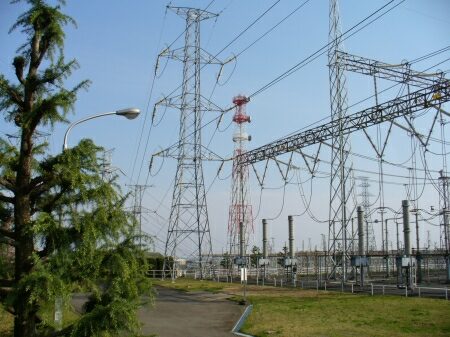

そして、先ほどの新多摩変電所から来ている東京西線です（写真手前）。
西北線の隣で引き込んでいます。


東京西線は４導体の送電線ですが、
最後の１スパンは２導体になっています。

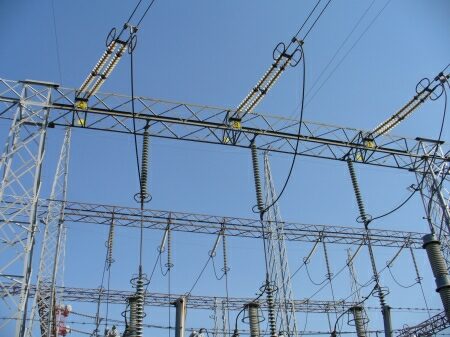

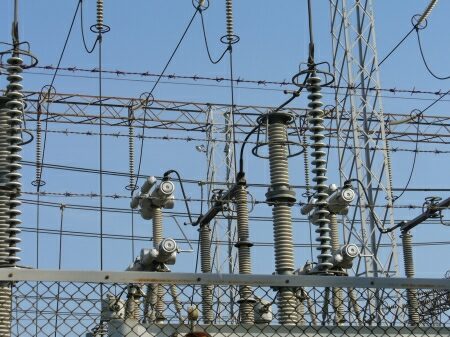

東京西線の引き込み部は引き下げてすぐ避雷器を通ります。
避雷器から手前の計器用変成器へ電線を分岐しています。


東京西線も遮断器は空気遮断器です。


東京西線のすぐ隣で引き込んでいるのはＪパワーの西南多摩線（只見幹線）です。


西南多摩線はＪパワーの送電線ですが、
引き込み部は白碍子になっています。


西南多摩線の引き下げ部は単導体になっています。
北側に接続する送電線はすべて２７万５千ボルトなのですが、
導体数が路線によってバラバラです。

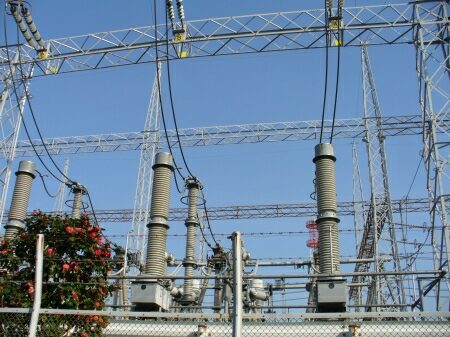

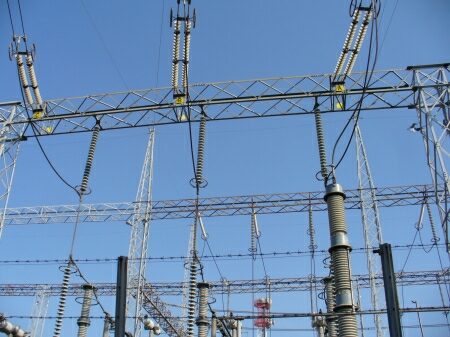

引き下げ後、避雷器になり、

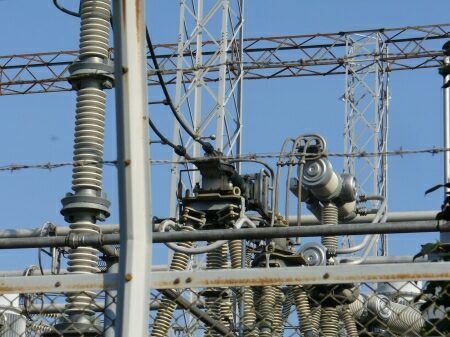

断路器を通り、空気遮断器になります。
単導体のせいか断路器は他線よりやや小型です。


西北線と同じように西南多摩線も１相だけ避雷器の前に計器用変成器があります。

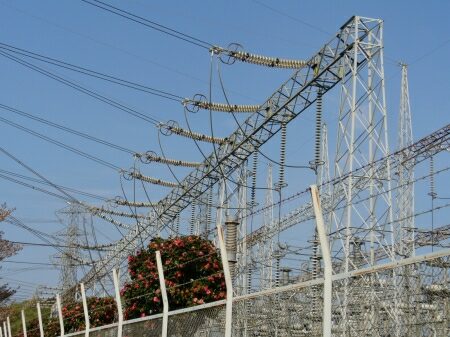

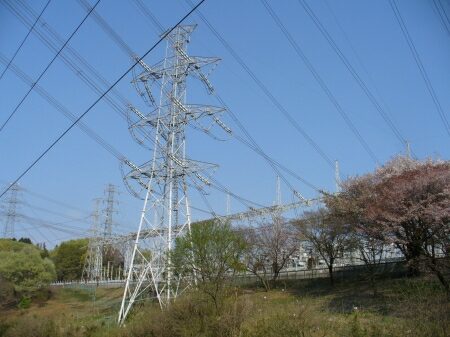

西南多摩線（写真手前）と東京西線の引き込み部です。
