新多摩変電所と西東京変電所１５


一番北西側で接続しているのは京浜線１・２号線です。
しかし、京浜線１・２号線は１号線と２号線（それぞれ１回線）で接続場所が異なっています。
北側から接続するのは１号線のみです。
京浜線１・２号線は京浜変電所でも１号線・２号線の接続方法が異なっていて、
電気の流れが１号線と２号線で異なっているのかもしれません。


京浜線１号線の引き込み部分は西南多摩線引き込み部から少し離れています。


西南多摩線と京浜線１号線を結ぶ母線にある空気遮断器です。


京浜線１号線の引き上げ線は単導体で、
引き上げた後、２導体になります。


京浜線１号線は避雷器、計器用変成器、
遮断器の順になっています。


変電所西側から見た写真です。
北側から接続する線のうち、京浜線１号線のみガス遮断器になっています。

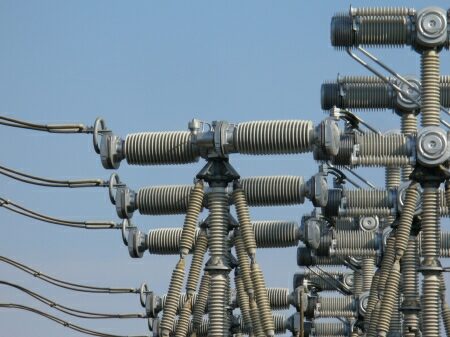

あとは全部空気遮断器（写真後）で、
横一列にずらっと並んでいます。

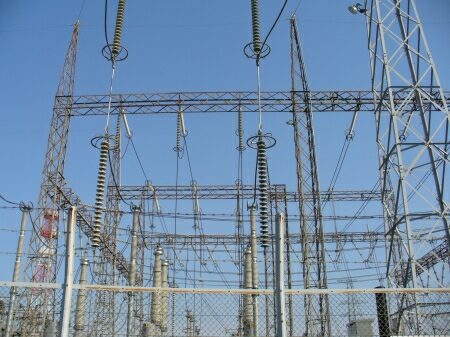

１次側鉄構西側。
縦横母線が通っています。

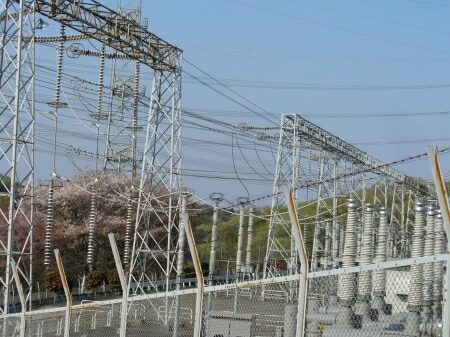

京浜線１号線の横に何も送電線を支持していない紅白鉄塔があります。
腕金の方向から考えて京浜線１・２号線のものだと思いますが、
これからこの鉄塔に架け替えるのかもしれません。


変電所の南側は北側より低い位置にあります。


北側と南側を結ぶ母線です。


南側の敷地のうち、西側が１次側、
変圧器を挟んで東側が２次側になっています。
