新多摩変電所と西東京変電所３

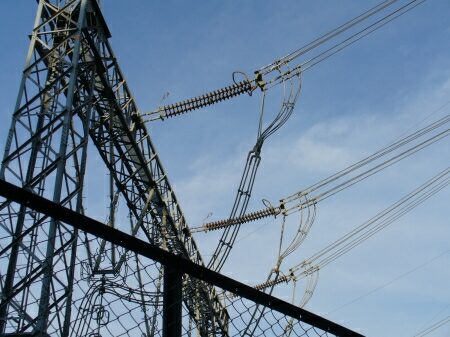

新秩父線２号線引き込み部を正面から見た写真です。
後方で横母線に接続されています。

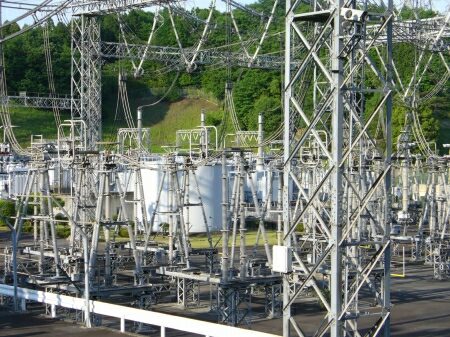

変電所南側から見た写真です。
奥に変圧器があります。
変圧器は相毎に分かれているタイプで、
それぞれ１本のブッシングが突き出ています。
新多摩変電所の変圧器は４台（ＳＶＣ用は除く）で、
何れも出力は１００万キロボルトアンペアになっています。
５０万ボルトの電圧はこの変圧器で２７万５千ボルトになります。

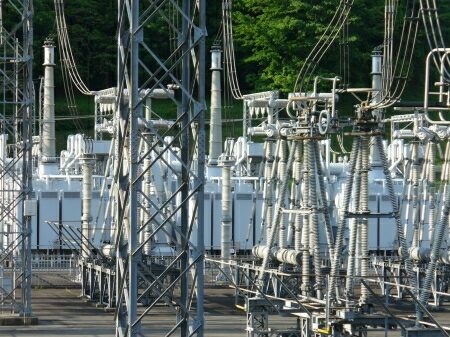

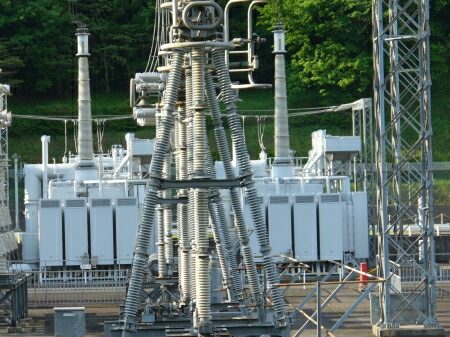

２台目の変圧器です。
１相だけで１次変電所の３相変圧器くらいの大きさがあります。

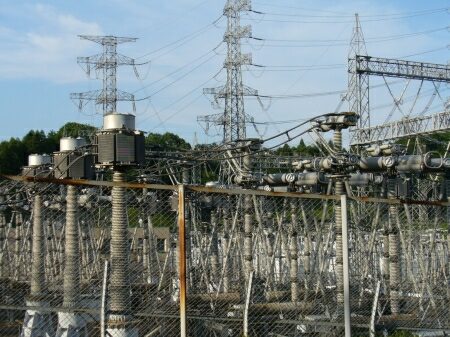

１次側は西側と東側の２ヶ所に分かれていて、
その中間には計器用変成器と空気遮断器があります。

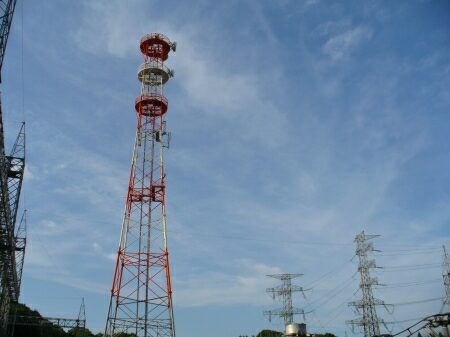

その１次側中間地点後方にマイクロ波アンテナがあります。

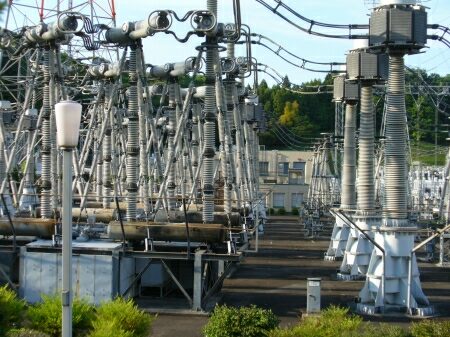

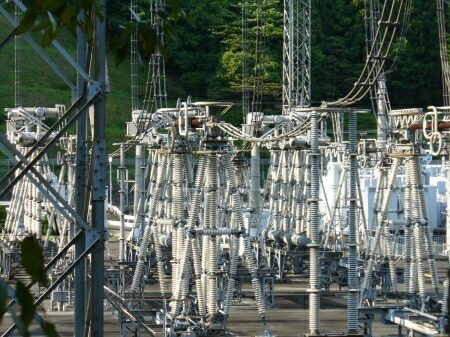

空気遮断器は計器用変成器に挟まれています。

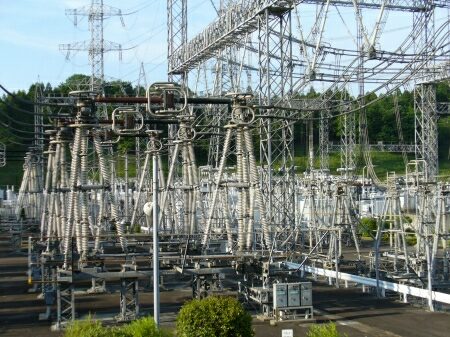

そして、断路器を挟み、１次側東部になります。


東部の鉄構の後に受水槽があり、
更にその後には変圧器、
そのまた後にコンデンサへの母線を指示している門型鉄柱が見えます。

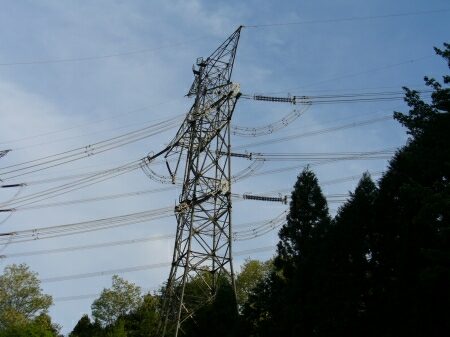

新秩父線１号線です。
２号線が合流するのは３号鉄塔なので、
１号鉄塔と２号鉄塔は１号線１回線のみになっています。
１号鉄塔のジャンパー線はやたらにスペーサが挟まっています。

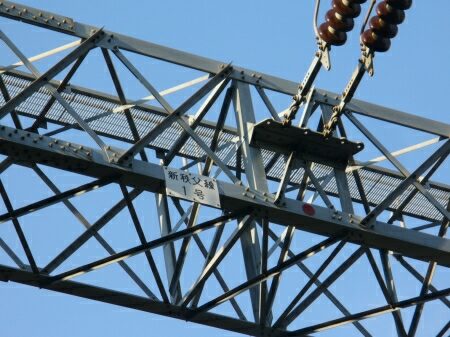

新秩父線１号線引き出し部です。


碍子はやはり茶色になっています。
