縮尺とは
いよいよ測地測量は終わり、地形測量のページに入ります。
その前に地図を語るのに必要な縮尺のお話をいたします。
１、縮尺とは
関東地方の地図を作るとします。
それをありのままの大きさで地図を書いたとしたら、一体いくらの紙がいるでしょうか・・・。
紙の大量消費、環境破壊です！
そこで、実際の大きさのものを、縮めて地図に書く必要があります。
縮めた縮小の割合をあらわしたのが「縮尺」と言います。
縮尺は１：２５０００とか
１/２５０００とかで表します。
たとえば、２万５千分の１（１：２５０００）地形図だとしたら、
実際２万５千のものを１で表したと言うことになります。
２、地図上の距離を実距離に換算
地図上の距離を実距離に換算するのは、下の式で求めます。
１：M又は１/Mのとき、
地図上の距離×M＝実距離
となります。
２万５千分の１地形図上で１０センチメートルの長さだとしたら、
１０×２５０００で、２５００００センチメートル、２５００メートル、２．５キロメートルです。

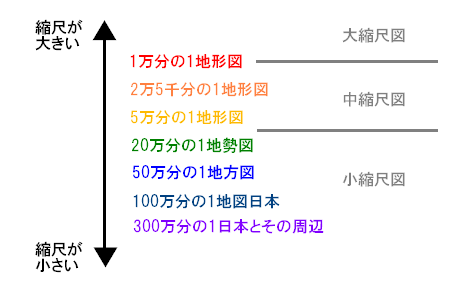

３、縮尺の大小
縮尺を語る上で非常に紛らわしいのがこの縮尺の大小で、
縮尺の分母（１/Mや１：MだったらMの値）が小さいほうが縮尺が大きいと言い、
縮尺の分母の値が大きい方が縮尺が小さいと言います。
１００００分の１地形図と２５０００分の１地形図を比べたとき、
１００００分の１地形図の方が縮尺が大きく、
２５０００分の１地形図の方が縮尺が小さいと言うことになります。
また、縮尺の大きい地図を大縮尺図、
縮尺の小さい地図を小縮尺図、中間を中縮尺図と言います。
４、スケール
地図の距離を測って実距離を求めるとき便利なのがスケールで、
地図上で測った長さをスケールに当てるとすぐに実距離が求められます。
大抵の地図にはスケールがついています。
（注！このスケールは見本で、値は正しくありません。）
