東北電力装柱２
２、東北電力Ｄ型装柱

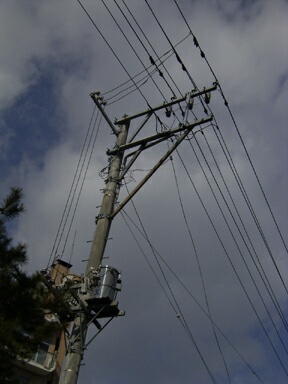

ちょっと貧弱なＤ型です。
腕金が細いので、
Ｄ型腕金から電柱に向かって斜めに腕金（アームタイ）を配して強化しています。

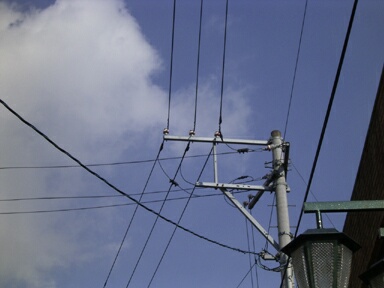

新タイプです。
こちらはがっしりしていて安定しています。
ピン碍子取り付けも上のＤ型と異なります。
３、東北電力縦型装柱

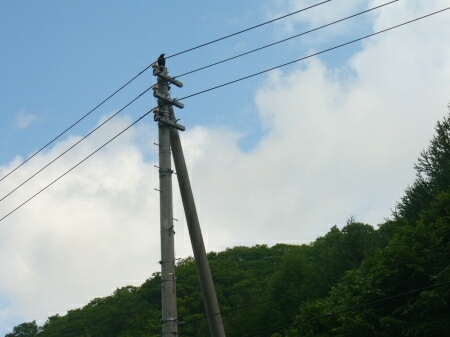

一般の縦型装柱です。
電柱に短い取付器具を３つ付けて、
その先に碍子を取り付けています。

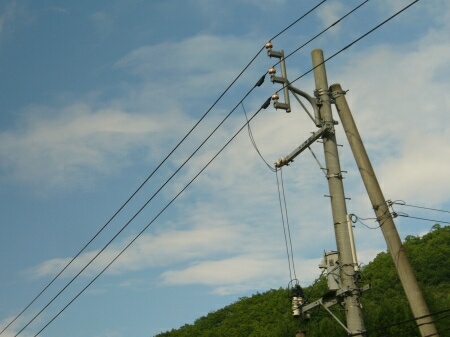

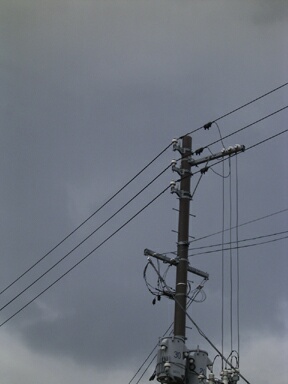

なんと！四国電力で見られるＬ型腕金が東北電力管内でも見られます。
形は四国電力とは異なりますが、少しづつ増えつつあります。
Ｌ型腕金も複数種類があります。
写真はパイプタイプです。

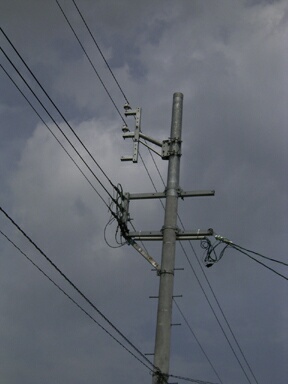

それぞれの線を横腕金で支持しているタイプです。
これも結構あります。
４、東北電力Ｆ型装柱

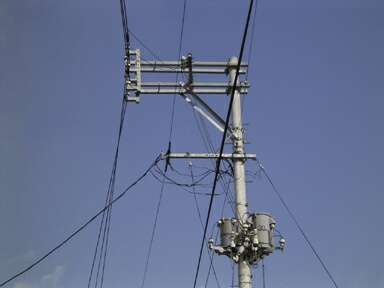

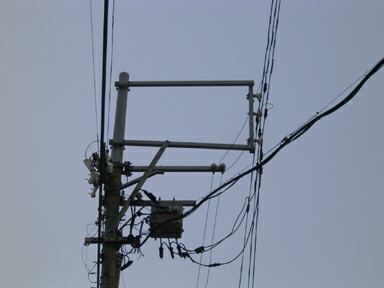

東北電力のＦ型装柱です。
東京電力のものと比べると、
ただ腕金を組み合わせただけのようです。
このＦ型は下の腕金に低圧線があります。
低圧線は灯動４線式です。
東北電力Ｆ型の見た目は単純ですが、
機能的なのは東京電力と同じです。
