関西電力装柱１

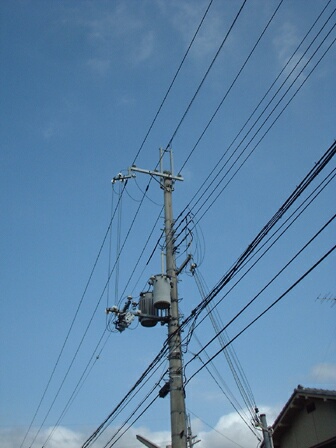

１、関西電力横型装柱


基本タイプです。
関西電力はオーソドックスなピン碍子支持で、
装柱に関しては古臭さが感じられます。
写真は塩害地区でないので普通のピン碍子ですが、
塩害地区は耐塩ピン碍子を使用しています。

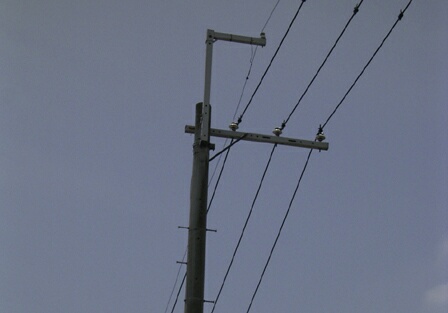

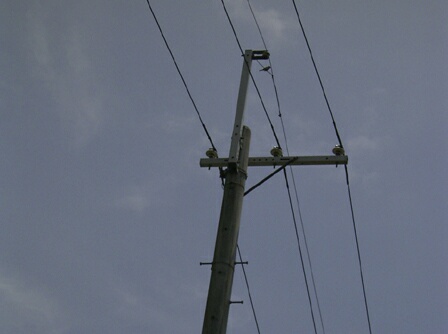

ＧＷ腕金が鉤型になっているタイプです。
架空地線とＧＷ腕金の接続部分が小さいピン碍子になっています。


変圧器への引き下げ線用の碍子取付金具は、
高圧線の腕金に継ぎ足しています。


たまに鳥居型ＧＷで架空地線を支持している所があります。

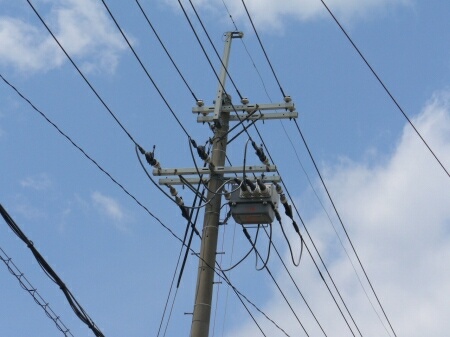

低圧線は灯動４線式になっています。
カットアウトは小型のもので、東電タイプは無いようです。


避雷器付きの電柱です。避雷器は大型のものを使っています。

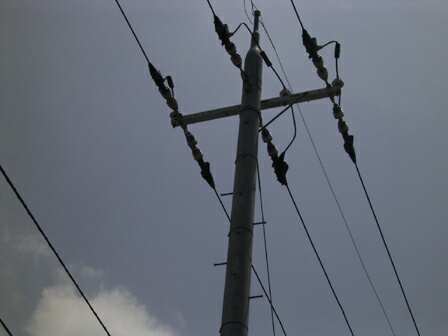

高圧線は普通の耐張碍子で、
特別高圧線は中実耐張碍子になっています。
東京電力と同じく、架空地線の引き留めは鳥居型が多いです。


一部でＧＷキャップも見られます。
ただ、登場が最近なのでなかなか見られません。

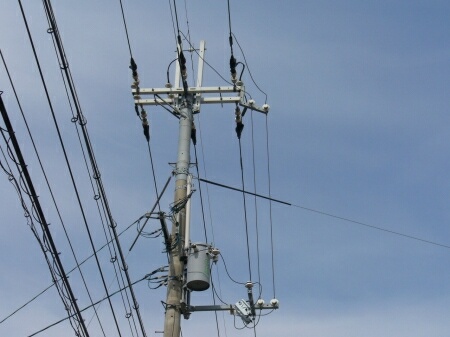

開閉器は色々な形状があります。


こちらはスケルトンタイプの開閉器です。

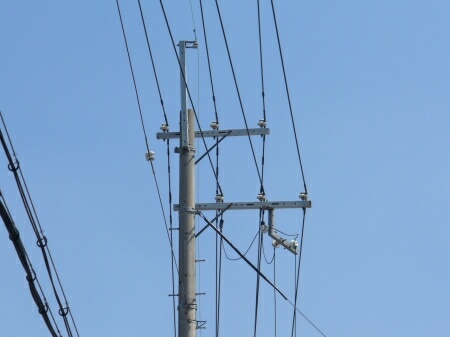

２回線の碍子配置は、
上が１：２、下が槍出の０：３配置になっていることが多いです。
変圧器引き下げ線の碍子取付金具は、
下の回線の真ん中から出ています。

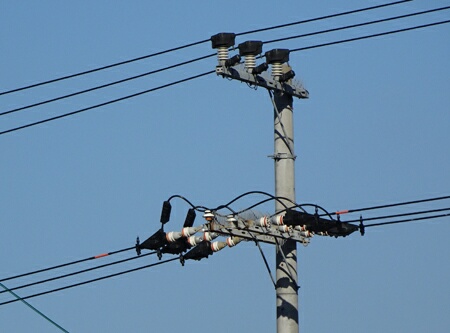

特別高圧線と並架しているところが時々あります。
特別高圧線の方は、大型のクランプ碍子になっています。
特別高圧線のあるところは２回線ということになるので、
下の高圧線は槍出の０：３碍子配置になっています。

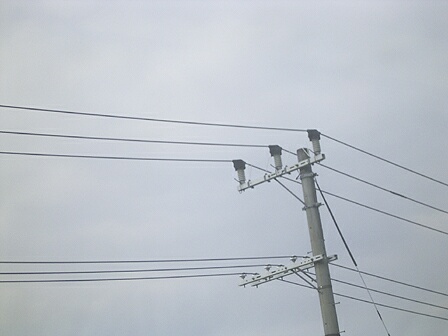

こちらも特別高圧線並架の装柱です。
クランプカバーが角張っていてたださえごついのに、
鳥よけ用の剣山がも付いているので、
よけいごつく見えます。

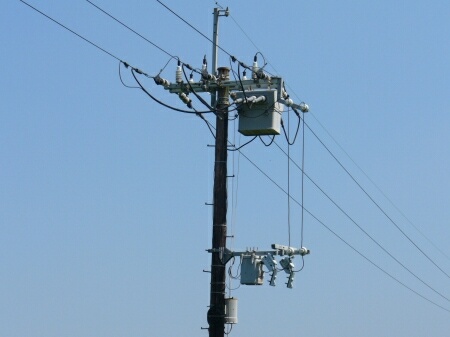

水田地区で発見した木柱です。
関西電力管内は探せばまだまだ木柱がありそうです。
この電柱は大型開閉器になっています。
