四国電力装柱３

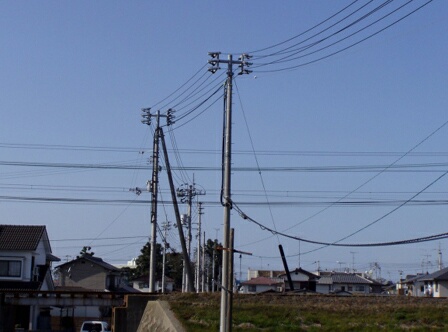

４、四国電力Ｈ型装柱
伊予鉄道の線路を横断している電線です。
Ｌ型を両側に配しているので、Ｈ型に見えます。
５、四国電力C型装柱
Ｃ型装柱は主に住宅街や山麓などで多く見かけます。
しかし、最近は横型装柱に取り替えられる事も多くなっています。
もしかしたら、Ｃ型装柱が無くなってしまうかもしれません。
Ｃ型腕金では三角型に配線する事も出来、
逆にすれば逆三角形型に配線できる腕金です。
この腕金を使うと高圧線が狭いスペースに配線できます。

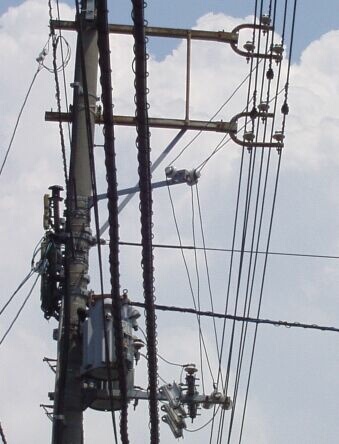

写真のＣ型装柱の２回線です。上部側には開閉器があります。
下の変圧器が普段と違っています。
拡大してみると、確かに変圧器です。ですがkVAの表示がありません。
ですが何故、開閉器の前後に３本ずつ引き込むのでしょうか？
高圧カットアウトも東電タイプが６つも並んでいます。
後ろの引き込み線からは３本の電線が出てきています。
〜〜〜〜〜
ＪＡＭＭＩＴ様によりますと、
「高圧側（電源）が２系統あるのでしょう。
あの開閉器をさかいに左からでも、右からでも
どちらか一方止まっても、停止しないような仕組みです。
そしてあのトランスの二次側（１００Ｖ側）の電気で開閉器を遠隔操作しているのでしょう。
今流行の配電自動化の一部分だと思います。」
やはりねうとんもJAMMIT様の考えに共感します。
地元の方によりますと、「１０年くらい前にトランスを交換していた」とおっしゃっていました。

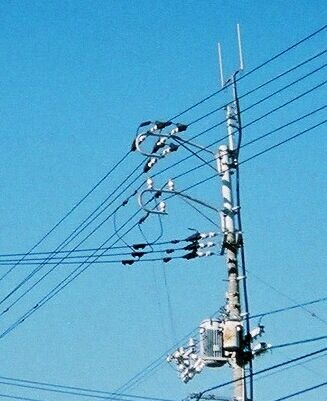

上に１本、下に２本のタイプです。
何故か右側の変圧器は丸くありません。
錆びているので定格容量は判りませんがおそらく１０ｋＶＡと思われます。

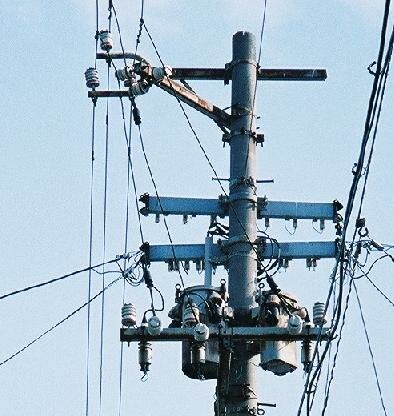

四国電力の中では一番古いスタイルの装柱です。
ただ、高圧カットアウトと柱上トランスは新しい物に交換されています。

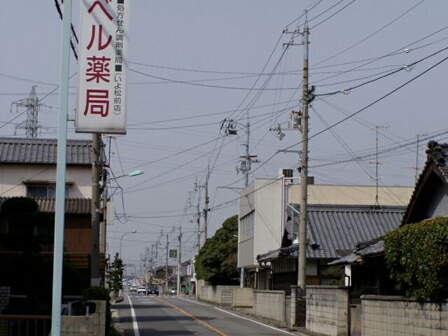

手前はC型装柱で、真ん中付近からＬ型タイプの縦型装柱になっています。
これもよく見かけるタイプです。

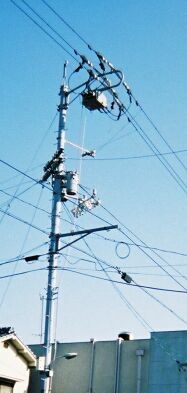

Ｃ型腕金を進化させた（？）腕金です。
四国電力以外では見たことがありません。

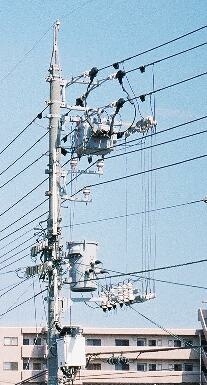

開閉器付きの進化系Ｃ型装柱です。
コンパクトな感じがしますね（＾-＾

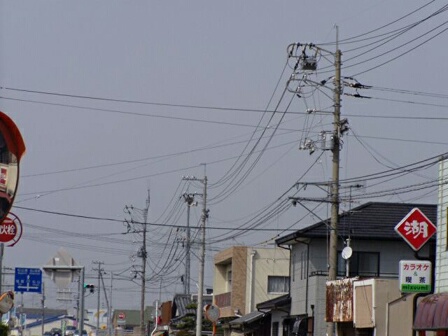

２回線で進化形槍出タイプのC型腕金の装柱が並んでいます。
