東電配電線柱写真集Ｇ３

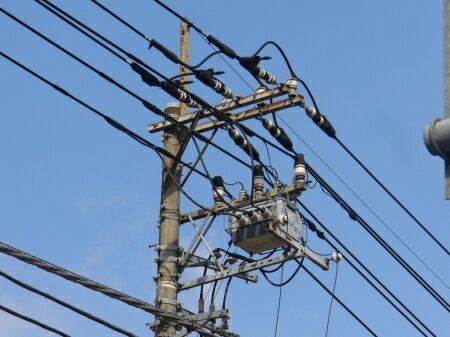

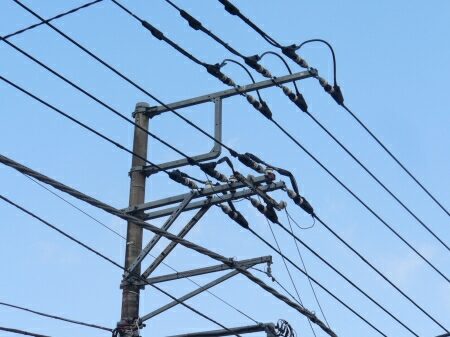

Ｄ＋Ｄ腕金に更に腕金を継ぎ足して電線を支持しています。
左側の配電線は道路の上を通っていて、
この位置に電柱が建てられないため、こんな装柱にしています。

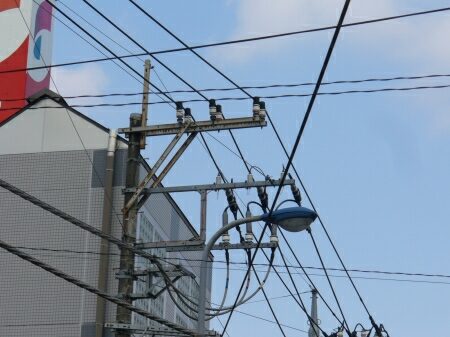

何のためにあるか分からないＦ型腕金です。
かつて、この配電線柱は引き通しで、
このＦ型腕金で電線を支持していました。
しかし最近、この配電線柱で引き留めになったため、
新たに取り付けたＤ型腕金の耐張碍子で支持するように変えました。
近い将来、この配電線は地中化する予定なので、
その時まとめて撤去するため、Ｆ型腕金を態と残しているのだと思います。


普通の２回線装柱ですが、
ある程度見慣れると、この配電線柱は古いことが分かります。

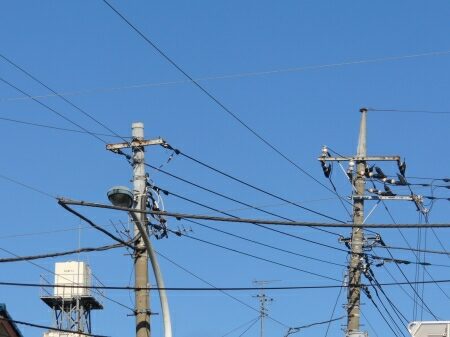

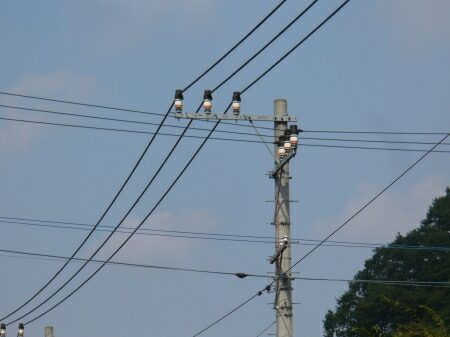

東西方向、南北方向の配電線が何も無いかのようにスルーしている配電線です。
普通、こういう交差地点はジャンパー線でお互い接続するのですが、
南北方向の配電線（写真上の太い方）は最近新設したものなので、
まだ電気が流れていない可能性があります。
南北方向の配電線が稼動し次第、
東西方向の配電線を引き留めて、ジャンパー線で接続するかと思います。

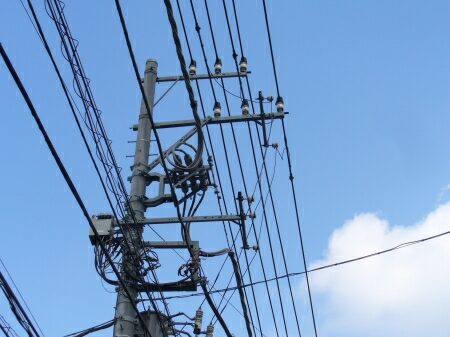

動力線の腕金が引込線の張力で傾いてしまっています。


上の高圧線と下の動力線の腕金が金具で結ばれています。
動力線の腕金の傾き防止のためかと思います。

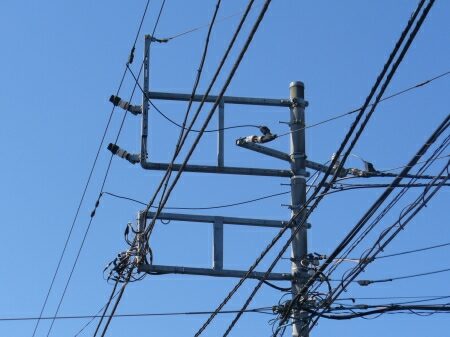

３回線の配電線です。
一番下の回線のＣＶＴケーブルの分岐管が邪魔した関係か、
真ん中の回線は前に張り出しています。

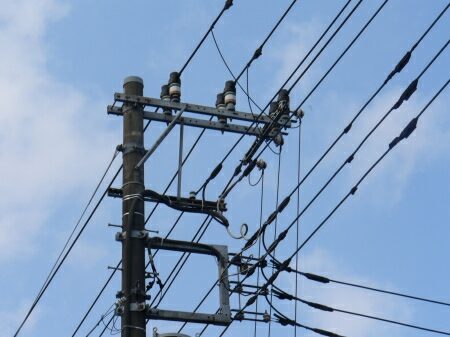

同じく３回線の配電線です。
３回線とも槍出しですが、
腕金の種類はバラバラになっています。
昔は一番上の回線の腕金も、真ん中の回線の腕金と同じものだったと推測出来ます。

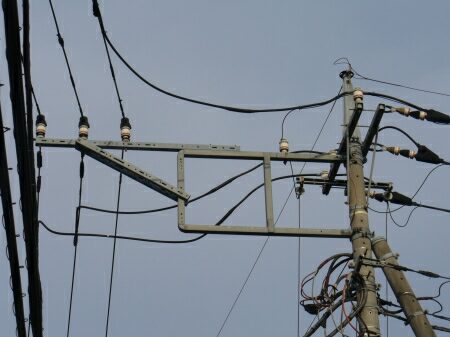

こちらも３回線の配電線です。
高圧線の引き下げと変圧器への引き下げがあるので、
やや騒々しい装柱になっています。

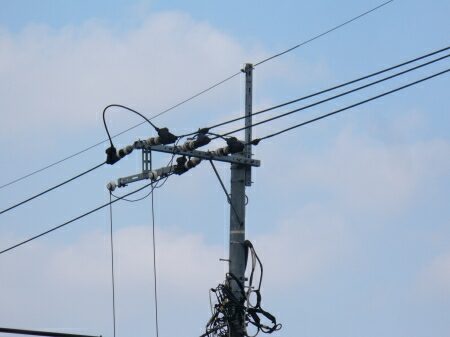

３回線の配電線のうち、
真ん中の回線はＣＶＴケーブルから通常の架空線に切り替わっています。
ケーブルヘッドは新Ｆ型腕金下部に腕金を継ぎ足して支持しています。
一番上の回線は結構古い腕金で支持していて、
昔はこの１回線だけの配電線柱だったと思われます。


槍出しタイプで三相３線から単相２線に切り替わるのは、
東電管内では珍しい装柱です。

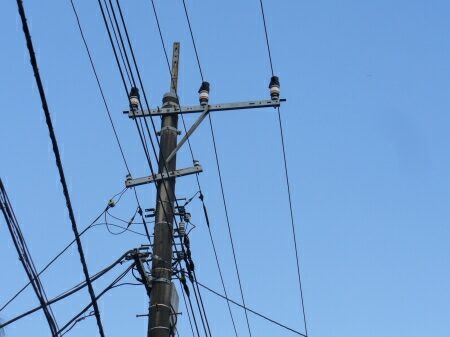

単相交流２線支持にしては、
Ｄ＋Ｄ型腕金を贅沢に使っています。
Ｆ型、新Ｆ型だと若干届かない位置にあるため、
仕方なくこの腕金を使っているようです。


高圧線が終わっても１スパンだけ低圧線が続いています。
低圧線のみの電柱は細く、パンザーマストで継ぎ足されています。
