新多摩変電所と西東京変電所６

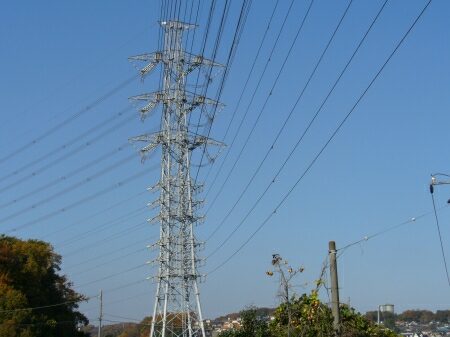

東京西線は途中で下に単導体２回線の秋留線とＪＲ小作線を挟みます。
東京西線の下が秋留線、その下がＪＲ小作線です。
ＪＲ小作線はＪＲ小作変電所に繋がっていて、
ＪＲ青梅線の重要な変電所になっています。


東京西線は一旦、変電所の敷地を横切ります。
ここは南多摩変電所です。
南多摩変電所はＪＲ八高線の北八王子駅の北西にあります。
北多摩変電所より北にあるのがポイントです。

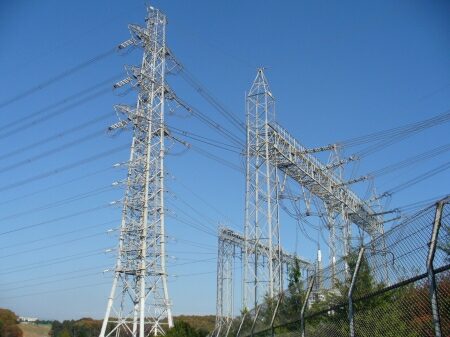

秋留線とＪＲ小作線は変電所北側の秋留線１号門型鉄塔から出ています。


秋留線とＪＲ小作線は地中からケーブルヘッドで引き上げています。

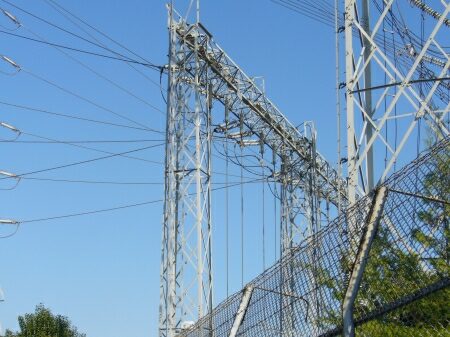

東京西線は秋留線の１号門型鉄塔後ろの門型鉄塔を通ります。

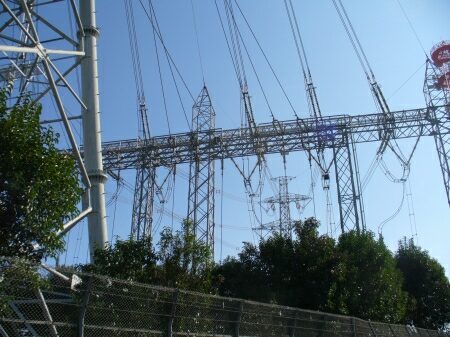

この鉄塔で南多摩変電所への線を分岐し、
下に引き下げます。


東京西線から分岐した線はすぐガス絶縁開閉装置に接続されます。

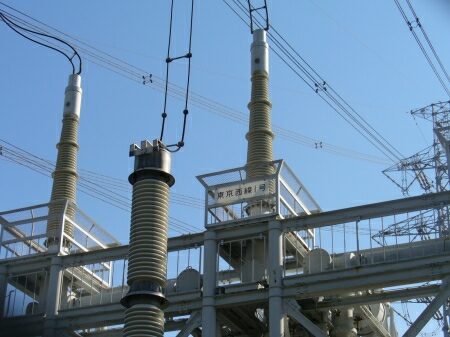

ガス絶縁開閉装置のブッシングです。
作業用のプラットホームがあり、
真ん中の相には「東京西線○号」のプレートがあります。

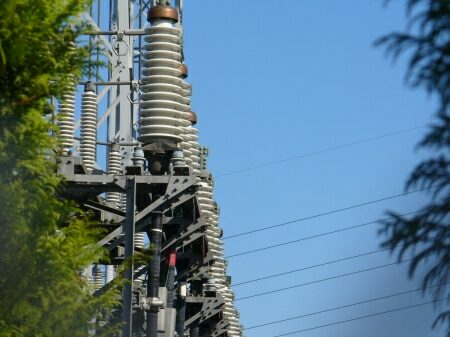

手前は計器用変成器で、ガス絶縁開閉装置とは独立してあります。
なお、計器用変成器は日新電機製のコンデンサ型計器用変圧器です。

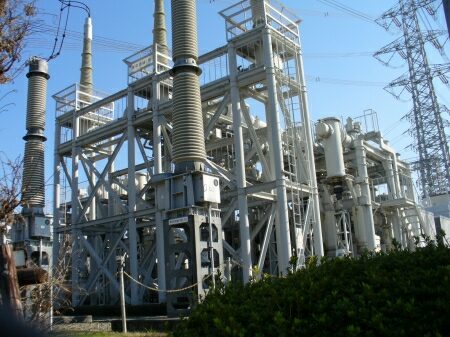

計器用変成器とガス絶縁開閉装置のブッシングの後にガス絶縁開閉装置の本体があります。

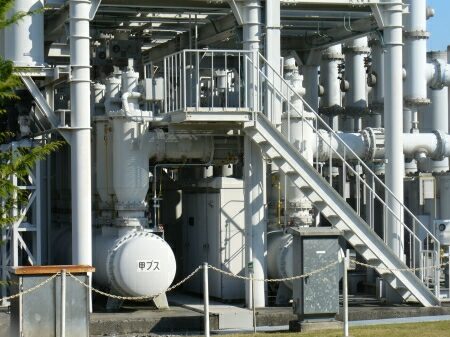

ガス絶縁開閉装置の横面です。
下の管には「甲ブス」と書いてありますが、
これが横の母線になります。

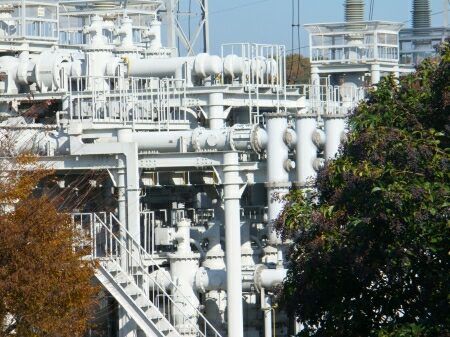

ガス絶縁開閉装置の裏側です。
パイプが複雑にあります。


このガス絶縁開閉装置の面積は然程大きくないのですが、
高さが高いので、それぞれの作業通路に向かう階段があります。
