東京電力装柱１

１、東京電力横型装柱


基本型。
東京電力の装柱は結構立派で、
GWキャップにクランプ碍子とお金をかけています。
しかし、最近は架空地線の廃止など、簡素化が進んできています。


高圧線からトランスに引きおろし線でおろしています。
中段に高圧カットアウトがあります。


偏り型です。分岐側に中実耐張碍子を使っています。


２回線の装柱です。
東京電力の場合は、２回線とも同じ碍子配列になることが多いです。


腕金の長いタイプ。結構あちこちで見かけます。


昔、耐張碍子だった配電線柱は、碍子の配置間隔が均等になっていません。


耐張碍子の装柱です。
普通耐張碍子の場合、ジャンパー線支持や縁まわし支持は中実碍子が多いです。


地中引きおろし側に開閉器を使っている装柱です。
開閉器は自動操作タイプになっています。
なお、この配電線柱の架空地線は撤去されています。
また、新規路線には架空地線が全くありません。
架空地線を廃止している理由は以下の３つです
１、架空地線を設けなくても避雷設備が十分なため。
２、架空地線に雷が落ちる確率が低いため。
３、コスト削減のため。

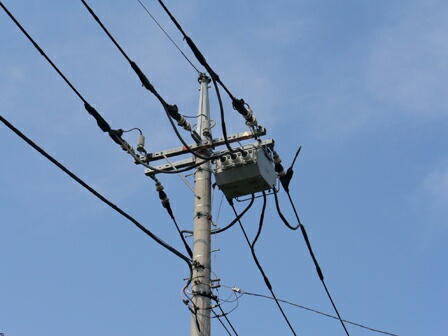

一般的な開閉器付き装柱です。
開閉器付き配電線柱は避雷器を耐張碍子に接続しています。


電柱から電線方向へ腕金が伸び、
その先には変流器付き碍子があります。

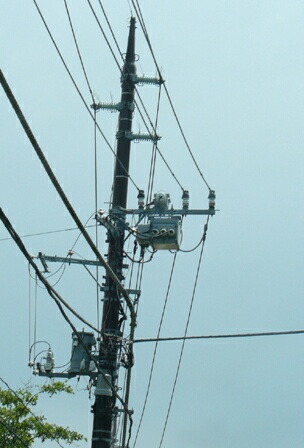

たまに見かけるタイプで、電柱中段にはラーメンカップ（電柱マニア用語）があります。


特別高圧線付きの配電線柱です。東電の特別高圧線はクランプ碍子でなく、
ラインポスト（ＬＰ）碍子を使っています。しかし、東電の特別高圧線は・・・、以下↓


この配電線柱のように（東電の大好きな？？）
ＣＶＴケーブルのようなもの（写真下のほうの太い２線）を使っています。
そのため、ＬＰ碍子バージョンは殆ど見られません。
今のところＬＰ碍子バージョンは、埼玉県小川町と山梨県鳴沢村でしか発見できていません。
