東電配電線柱写真集Ｇ２

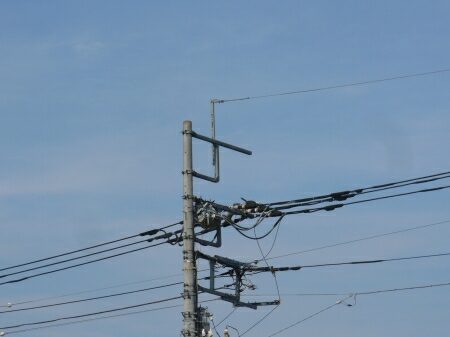

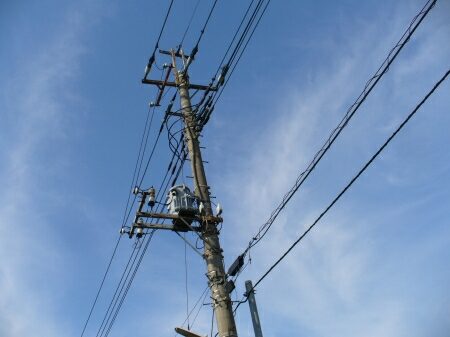

２回線Ｆ型装柱です。
高圧線を引き下げています。
変圧器への引き下げ線の支持は、
動力線支持腕金を伸ばした先に取り付けた腕金のピン碍子で支持しています。


上の回線は使われていない新Ｆ型装柱です。
架空地線腕金や低圧線腕金が仮止めのようになっているので、
また装柱しなおすのかと思われます。


動力線、電灯線それぞれ違う腕金で支持しています。
ＧＷキャップは古いタイプです。


横型装柱から縦型装柱が分岐しているので、
Ｄ型腕金も使われています。


碍子の配列が等間隔になってなく、
分岐側はかなり上から分岐しているので、
間が抜けた感じになっています。

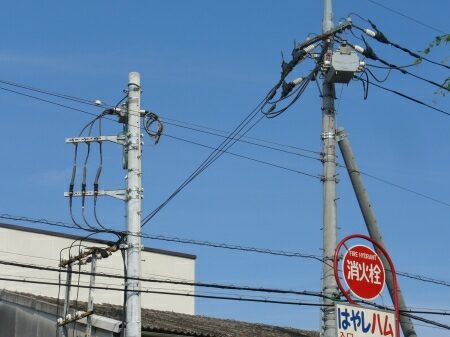

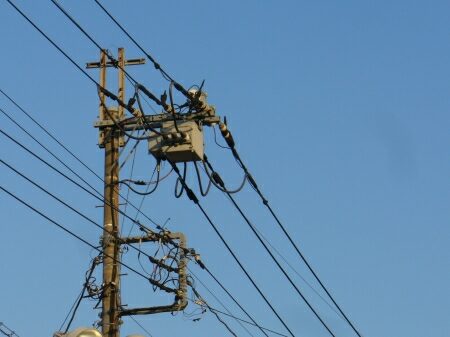

鳥居型ＧＷで槍出タイプです。
しかも、開閉器付です。


下の回線はＣＶＴケーブルになっています。
引き下げ部分は開閉器があるため、
横方向に腕金をつけています。
変圧器への引き下げ線はなんと下の回線から出ています。

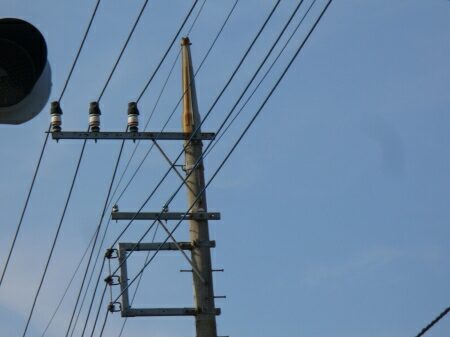

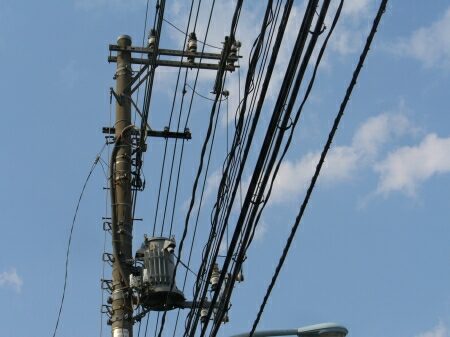

鳥居型ＧＷの引き留め装柱です。
耐張碍子は中実耐張碍子になっています。

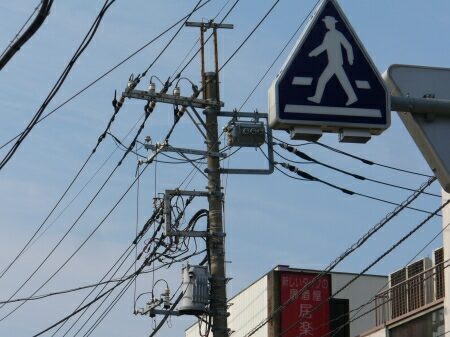

工場の高圧線引き込み部分です。
今は高圧取付金具で引き込んでいますが、
近いうちに横の配電線柱から引き下げてから引き込む形にするようです。

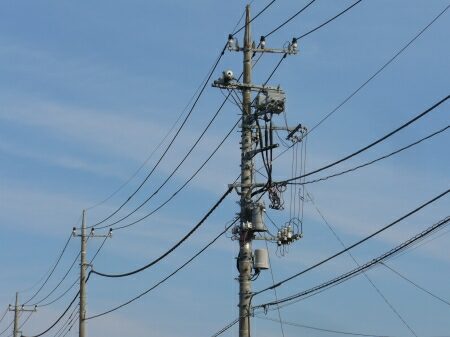

三相交流３線と分岐する単相交流２線で耐張碍子が異なります。
ＧＷキャップは古いタイプです。

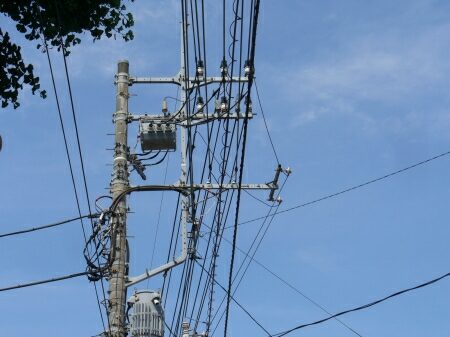

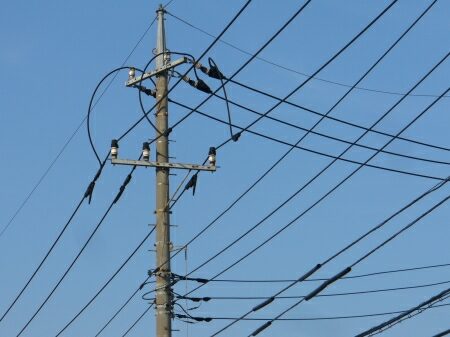

鳥居型ＧＷの装柱です。

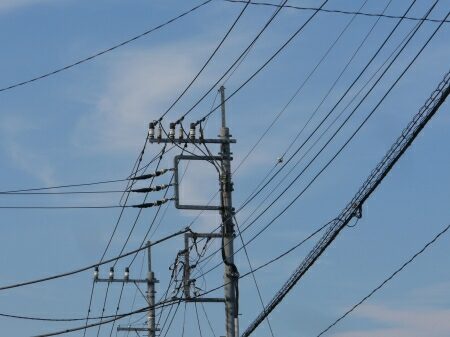

分岐側はＤ型腕金になっています。

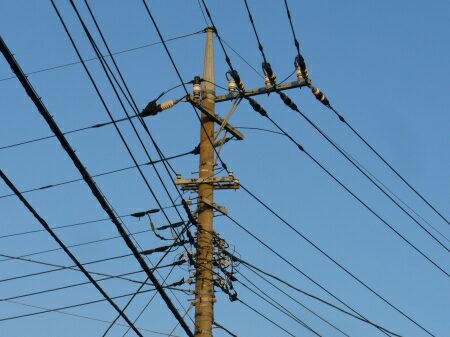

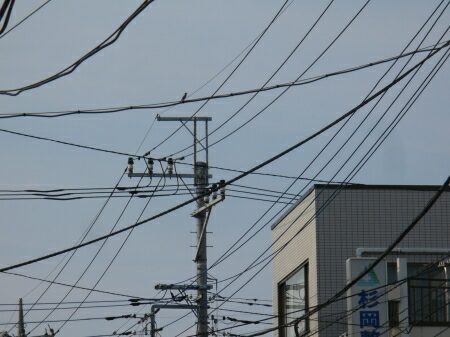

鳥居型＋鉤型ＧＷの装柱です。


電柱同士のスパンが短いです。

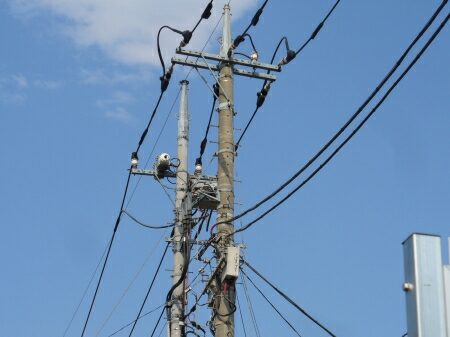

高圧線も動力線も槍出タイプです。
