さて、在来部分です。

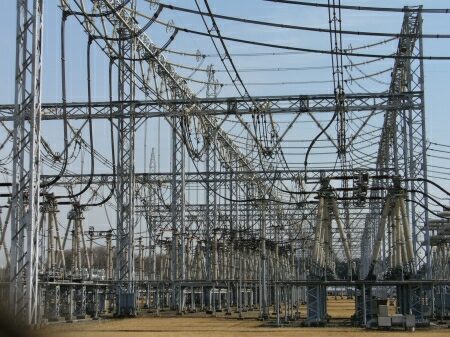

遮断器はガス絶縁開閉装置で行なっているので、
いきなり断路器になります。

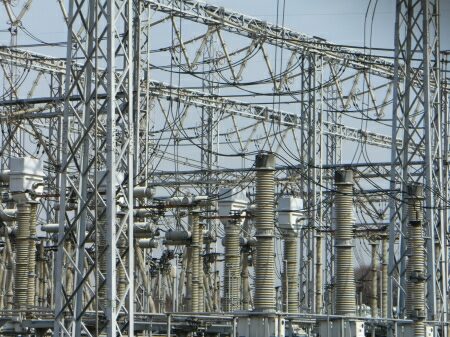

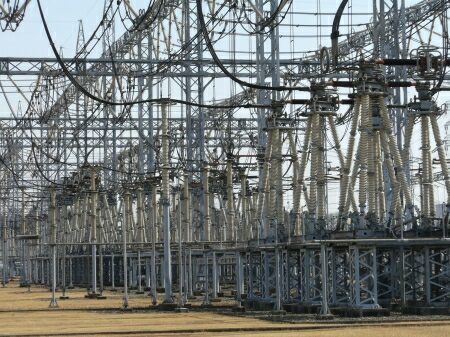

断路器は碍子を円錐型に組んだ大型のものです。
おそらく高岳製作所製だと思われます。


断路器の横も断路器ですが、
前の断路器の母線とは別の母線で、
前の母線は上を交差しています。
母線は3導体が多く、3導体用スペーサが見られます。

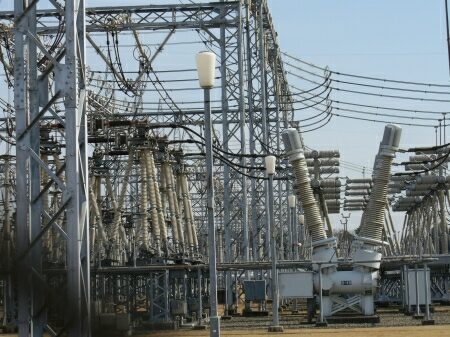

遮断器になるのですが、
2番目の断路器に繋がる母線はガス遮断器、
最初の断路器に繋がる母線は空気遮断器と、
遮断器が異なっています。


各遮断器を通ったとは断路器になり、計器用変成器になります。

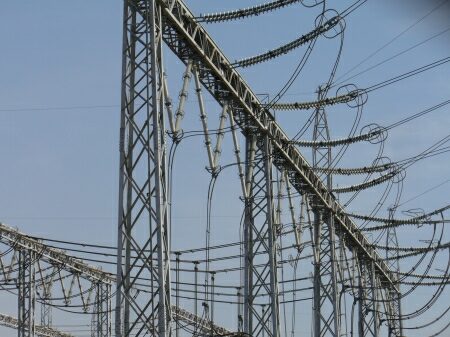

計器用変成器の隣で引き上げます。
手前の2回線が東京東線で、
奥の2回線が江東線です。

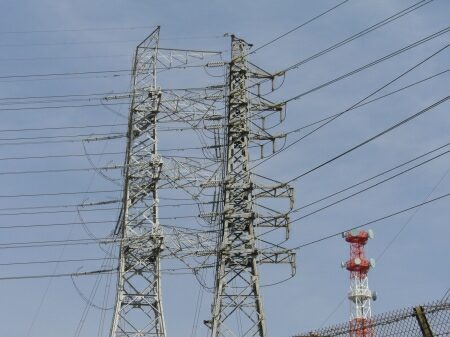

東京東線は高柳沼南線の42号鉄塔(写真手前)の横で引き上げます。
高柳沼南線も新京葉変電所に接続しているのですが、
接続場所が異なるので、
ここはスルーしています。

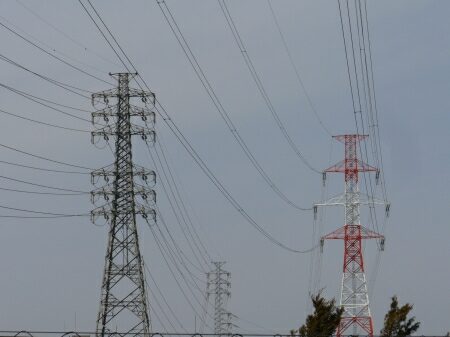

東京東線(写真右)はしばらく高柳沼南線の横を平行します。


東京東線は先ほどの新野田変電所に繋がっています。

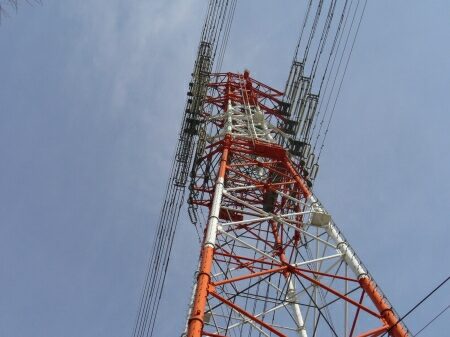

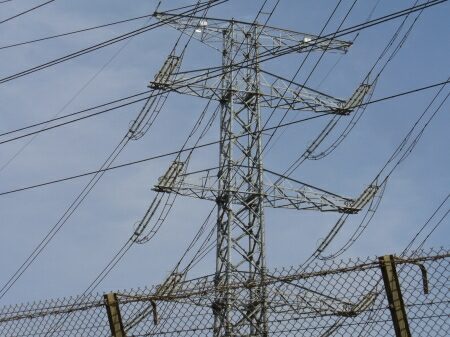

江東線1号鉄塔です。
腕金が左右でアンバランスなので、特徴があります。
江東線は2回線2導体の送電線ですが、
所々4導体になっているところがあります。
江東線は比較的東京都心に近い江東変電所に行く架空送電線です。


江東線は高柳沼南線の上を交差します。


2号鉄塔で下に単導体2回線の二和線を挟みます。
二和線も新京葉変電所から出ている送電線ですが、
江東線と電圧が異なるので、
出ている箇所も異なります。
江東線はしばらく二和線を共架します。
