青梅変電所と豊岡変電所７




再び豊岡線に戻ります。

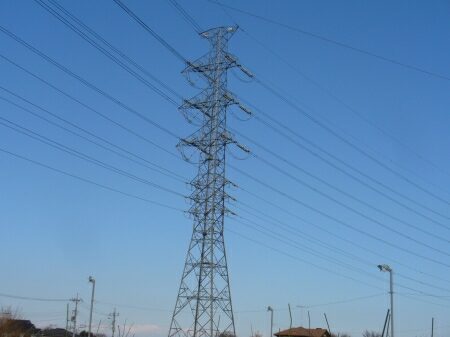

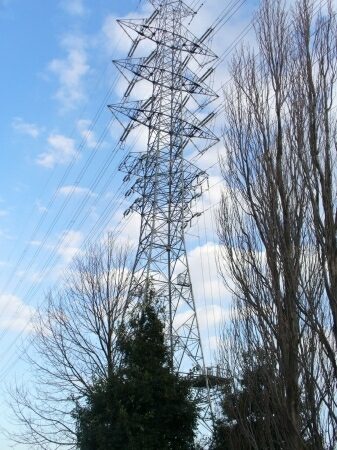

写真は豊岡線１号鉄塔です。
下の回線から飯能線の１回線を分岐しています。


豊岡線は豊岡変電所に向かって延びています。
黒部幹線時代は単導体２回線だったのですが、
最近増強されて単導体２回線（上ノ原線）と複導体２回線（豊岡線）になりました。
それと同時に鉄塔も高いものに建て替えられました。

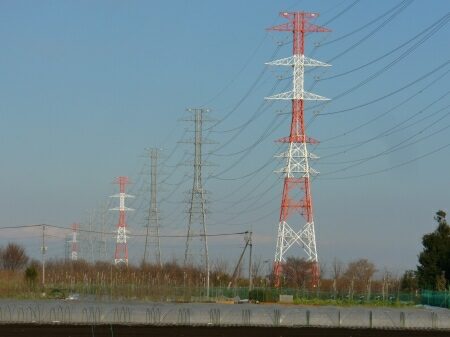

この路線はきっちり３本おきに紅白鉄塔になっています。


豊岡線は茶畑の中を通るので追跡がしやすいです。


豊岡線は豊岡変電所に引き込まれますが、
下の単導体２回線（上ノ原線）は先に引き下げています。

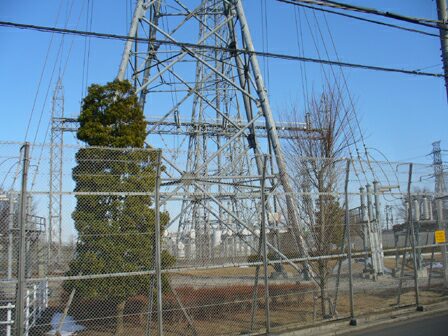

下の単導体２回線の引き下げ部分です。
「上ノ原」線と言うからには上ノ原変電所に繋がっているのかもしれませんが、
確認していません。

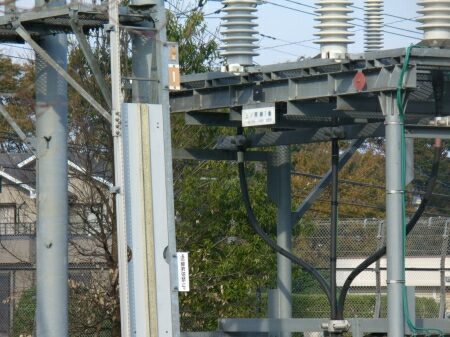

豊岡線の引き下げ部分はＧＩＳ化されています。


豊岡変電所は豊岡線と狭山線を引き込んで豊昭線を分岐する、
入間市最大の変電所です。
なお、「豊岡」と言うのは入間市の前の前の町名、
入間郡豊岡町から来ています。
豊岡変電所は完全地下変電所で、
敷地内所々に変圧器などの機器があるだけです。

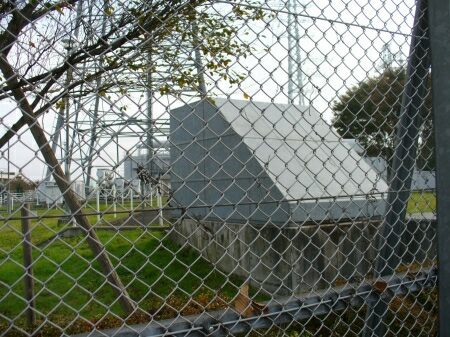

写真は機械は調相設備です。
調相設備は比較的古い変電所と逆に最新の変電所にあります。
豊岡変電所は調相設備で電圧の調整を行なっているので、
コンデンサの大群を見ることが出来ません。


敷地中央部に変圧器が堂々とあります。

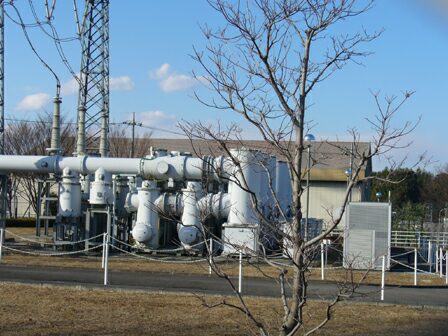

敷地の奥にガス絶縁開閉装置があります。
ガス絶縁開閉装置は豊岡線用、豊昭線用、狭山線用それぞれあります。

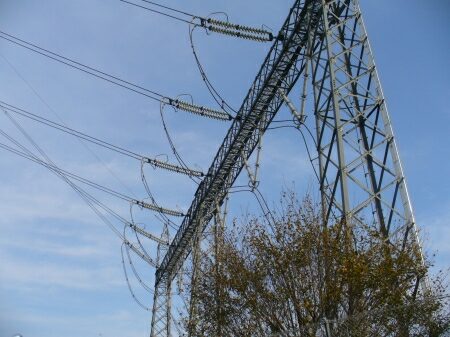

豊昭線引き上げ部分です。
奥にガス絶縁開閉装置が見えます。

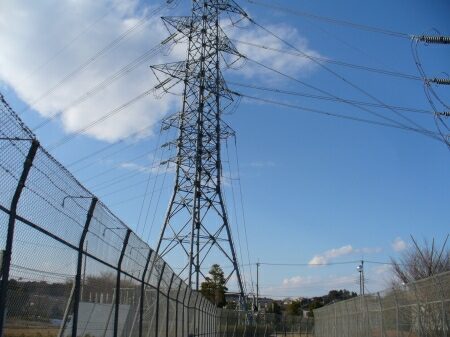

豊昭（ほうしょう）線１-１号鉄塔です。
典型的なドラキュラ鉄塔（送電ファン用語）で、
ドラキュラがマントを広げている雰囲気が伝わります。


豊昭線１-２号鉄塔です。
豊岡変電所を増強した時、
１号鉄塔が２つになりました。
増強前は１号鉄塔から単導体で豊岡変電所に引き込んでいました。


豊昭線は昭島市に向かって延びています。
昔は単導体の路線だったのですが、
部分部分複導体にし、
現在は全路線複導体になっています。
送電線ファンで知らない方はあまりいない有名な送電線路です。
