新多摩変電所と西東京変電所13

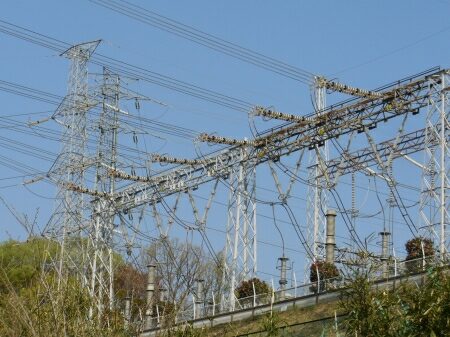

小田急多摩線の黒川駅を降りるとすぐ目に入るのが、
柿生線と西北線です。
写真手前の単導体の送電線が柿生線、
後の4導体の路線が西北線です。
柿生線は4回線の送電線で、
写真では下の2回線から引き下げています。


引き下げた所にある変電所の名前は黒川変電所で、
配電用変電所です。

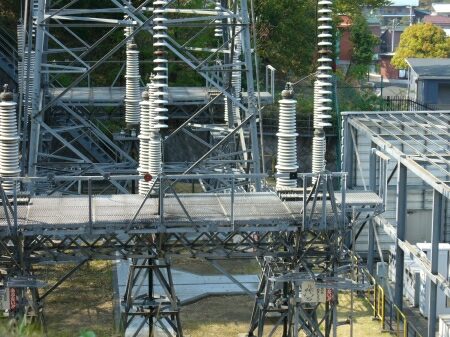

引き下げ線はすぐに地中に入ります。

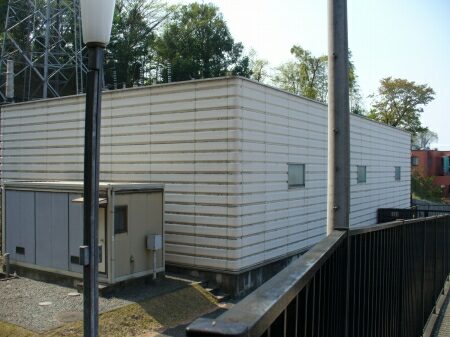

黒川変電所はGIS屋内変電所なので、
遮断器等は見られません。


ただ、建物の背後にまわると、

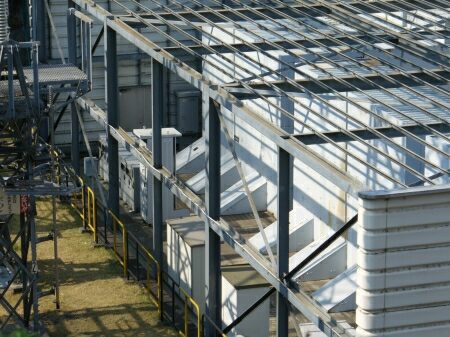

高圧開閉装置と変圧器の防音壁が見られます。


西東京変電所付近では西北線と柿生線が平行して通っています。


柿生線は後回しにして、
先ずは西北線です。
西北線は西東京変電所と北多摩変電所を結んでいます。
「西北」は双方の変電所の頭文字を合わせたものです。


西東京変電所の西北線引き出し部です。
西北線は4導体の送電線ですが、
引き上げ線は2導体になっています。

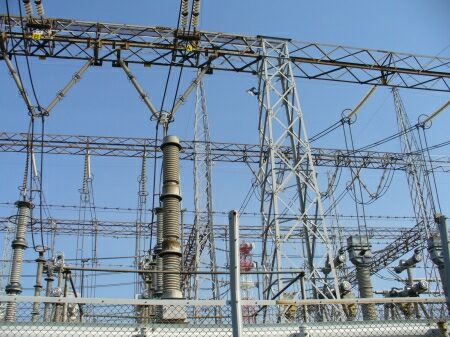

西北線引き出し部は、
避雷器、断路器、空気遮断器、計器用変成器の順で並んでいます。


ただ、1相だけは避雷器の前にも計器用変成器があります。


西北線と東京西線の間部分です。
計器用変成器と空気遮断器があります。
後の計器用変成器は古いのかヘッド部分が黄ばんでいます。

新多摩変電所と西東京変電所14
