東京電力・電気の史料館8

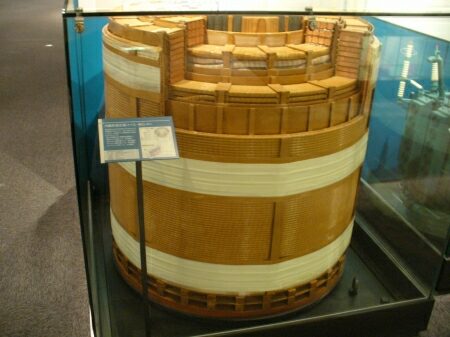

これは樽ではなく、
変電所の変圧器のコイルの一部分です。
送電線用の変圧器となると、
コイルの大きさもハンパではありません。

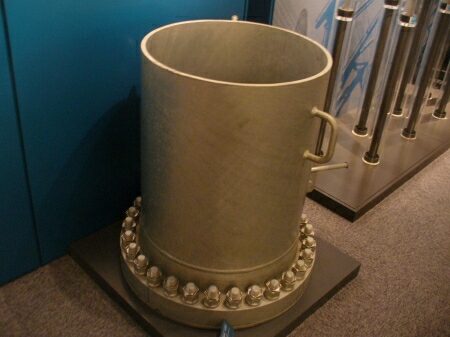

管型鉄塔の断面です。

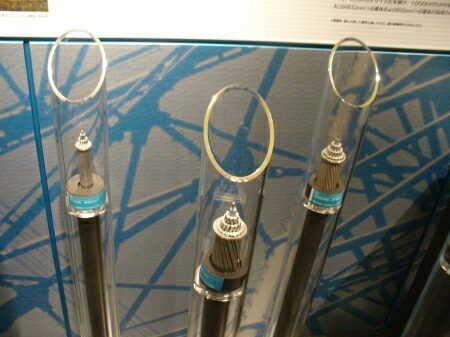

送電線に使われている各種ケーブルです。

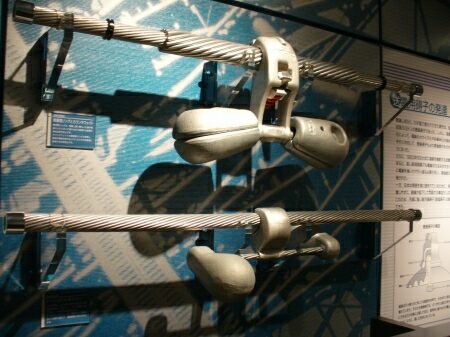

カウンタウエイト(上)とダンパ(下)です。
風による電線の揺れや着雪を防止します。

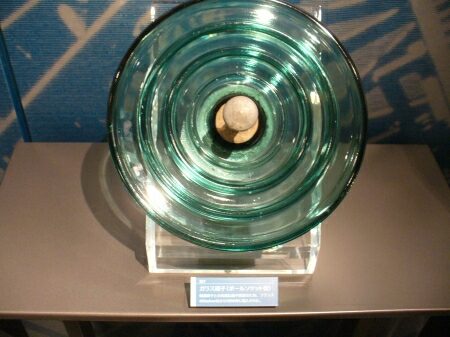

送電線の碍子は色々飾られていますが、
これは硝子製の碍子です。


ヒダがない変な碍子〜!?と思ったら、
日本では使われてなく、
砂漠地帯で使われている碍子だそうです。

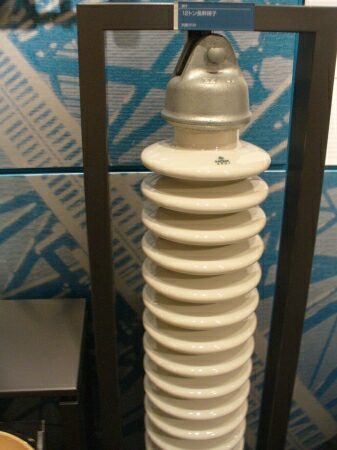

これは長幹碍子です。


他にも色々送電線用碍子が飾られています。

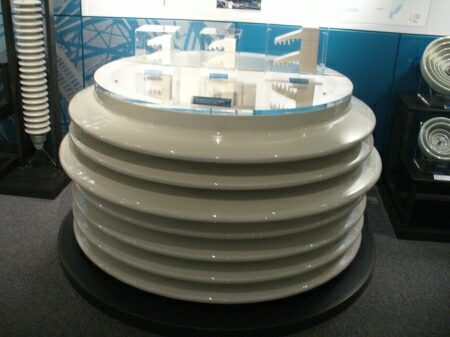

でけーブッシングと思ったら、
1000KVの変電機器のブッシングだそうです。
どんな機器にどのように使っているのでしょうか・・・。
「ブッシング」とは変圧器などの機器に電線を通す管のことです。

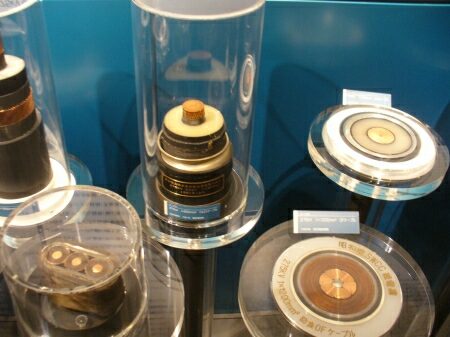

地中送電線に使われる各種ケーブルです。
昔は絶縁油を使ったケーブルが主流でしたが、
今は架橋ポリエチレンを使ったケーブルが主流です。

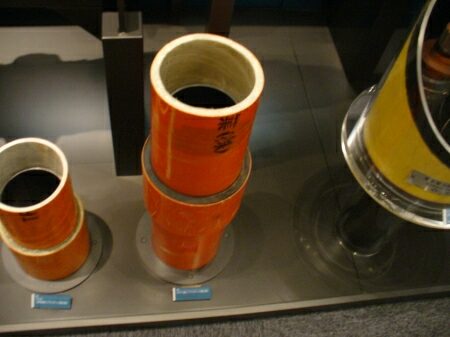

地中送電線の管です。色々種類があります。

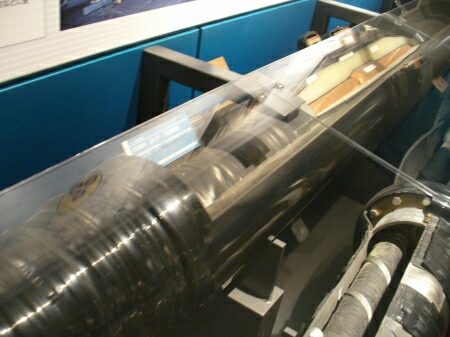

異種ケーブルの接続部です。
かなり太いです。

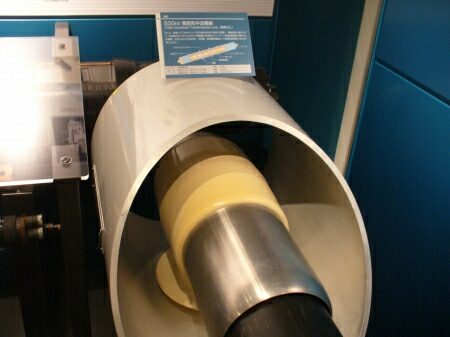

気中送電線の管です。
気中送電線は変電所内で使われることがあります。
