千歳変電所と和田堀変電所4

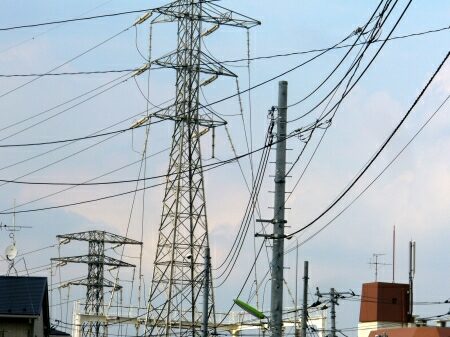

北側では北多摩線(上の大きい鉄塔)と高井戸線(下の小さい鉄塔)が出ています。
出ているところは変電所から少し離れていて、
中央自動車道の先にあります。


千歳変電所から出入している路線は、
鉄塔から鉄管柱(または鉄管柱から鉄塔)を通して上げ下げしている路線が多いです。


北多摩線は武蔵野変電所に繋がっています。

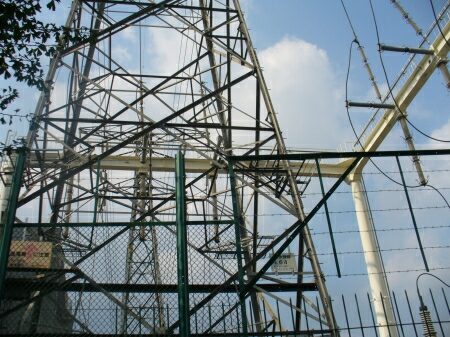

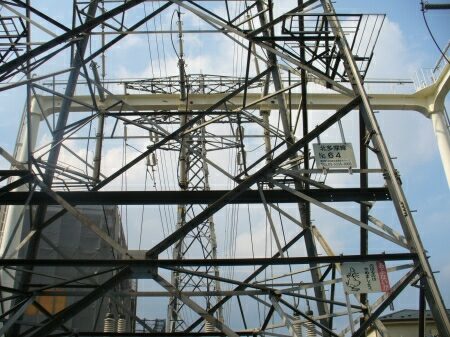

高井戸線の引き出し部です。


高井戸線は北側を迂回しながら和田堀変電所に向かっています。
つまり、千歳変電所と和田堀変電所を結ぶ送電線は、
和田堀線、北堀線、高井戸線の3路線あると言うことになります。

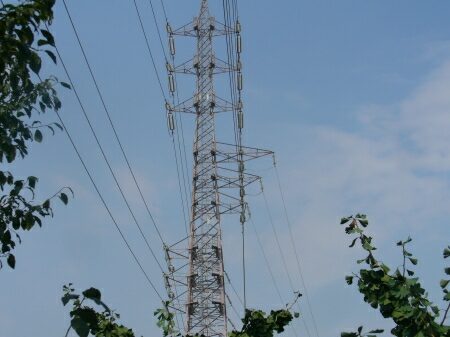

高井戸線は途中まで北多摩線と併架します。


・・・で、その高井戸線を追跡すると、

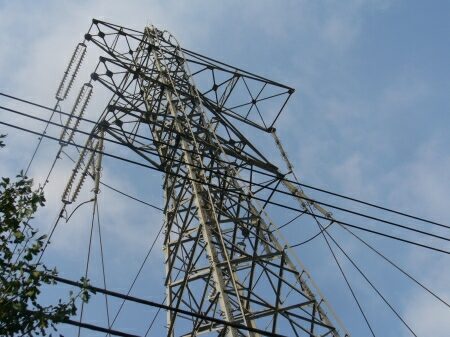

三井線と交差する手前で送電線を引き下げています。

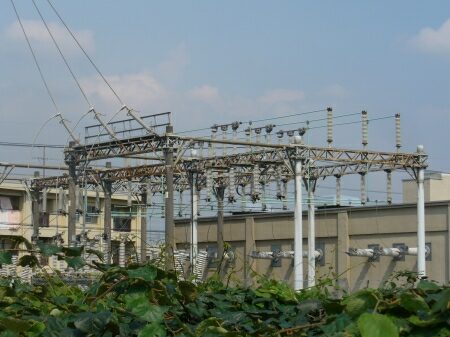

引き下げた先に三鷹台変電所があります。
ここも断路器や遮断器などがある、昔ながらの変電所です。
こういう変電所は大事にしなければなりません。

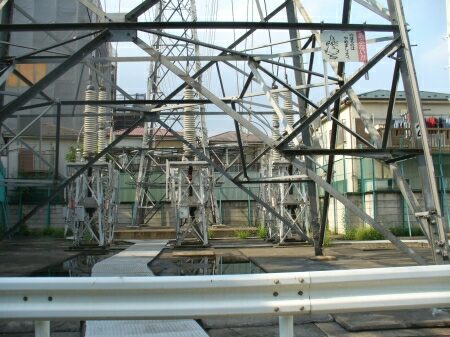

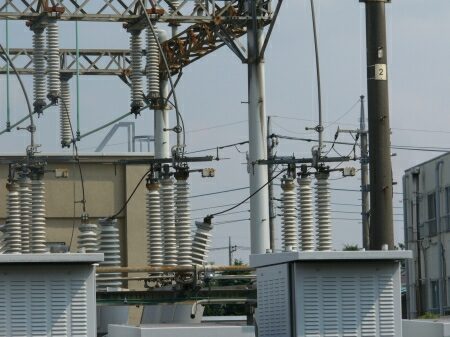

断路器です。写真の回線は遮断されています。

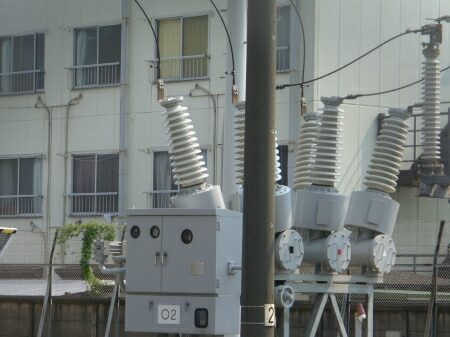

そして、遮断器を通ります。

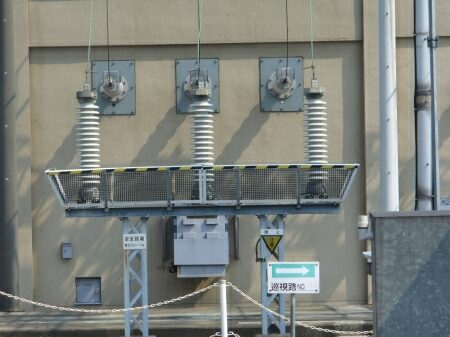

手前の避雷器を通り、送電線は建物に引き込まれます。

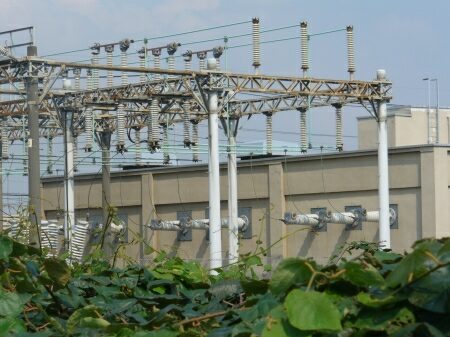

送電線の建物引き込み部はごつい絶縁ブッシングになっています。
良いですねえ。これこそ変電所です。
建物の中には変圧器があります。


変圧器は熱を発するので、

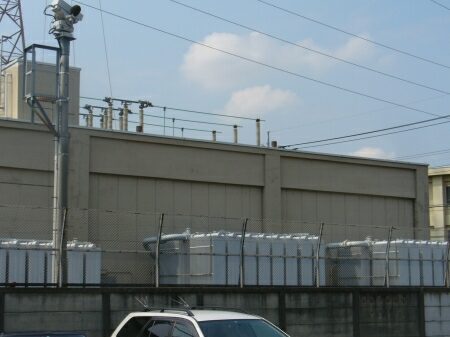

建物の裏に冷却クーラーがあります。


で、ここは配電用変電所なので、
高圧開閉装置ももちろんあります。
ただ、敷地の中程にあるのと、他の機器に囲まれていて、
上手く撮影できません。

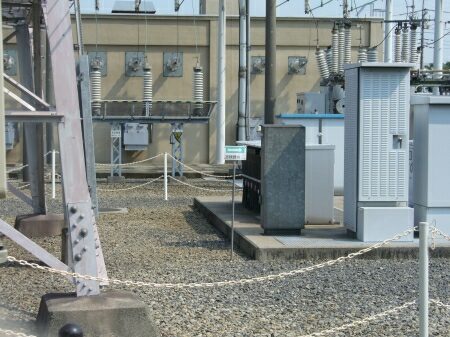

写真真ん中よりやや右の電線の出ている装置が高圧開閉装置です。
